基于GSM网络的遥控密码锁系统的设计

3．软件结构

系统软件结构同样本着模块化和功能最小实现的原则，主要由串口通信模块、管理模块、用户操作界面和后台数据四部分组成。可以实现的功能有：短消息的提取与存储，拨号信息的提取与存储，数据的分析处理和液晶显示，对异常数据的声光报警等。
（1）键盘开锁工作特点：
（a）当手动选择使用键盘开锁时，这时由键盘输入密码，当位有效密码输入正确时按“确认”键确认，PB3 口输出高电平使电磁锁动作，完成开锁，同时电路进入延时状态，延时5秒后，电路将自动恢复到初始的闭锁状态。
（b）输入密码错误时，将发出5 秒的报警信号，用以提醒用户。输入密码错误超过三次，电子锁自动锁定，同时发出拨号报警。
（c）输入密码时，首位密码正确输入后，电路将开始计时每位密码数之间的输入间隔应在3 秒内。否则将作为输入超时处理，系统自动放弃，恢复到初始状态。
（2）远程开锁（包括拨号与短信开锁）的工作原理
当手动选择远程开锁时，键盘便会被封锁。这时，电子锁GSM 模块启动，并发给用户手机一条询问信息，用户收到信息后，可通过拨号确认，或短信回复指定信息确认，单片机采集接收短信进行处理，从而实现开锁或报警，同时数字锁系统回复已开锁短信（open ）。

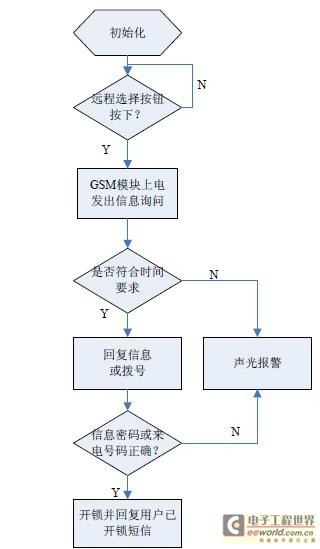

软件流程图如图5：
其中软件编程主要针对串口通讯，使用 GSM 模块标准AT 指令的编写，其中最重要的指令有：
AT //检测模块状态
AT+CMGF=1 //设置短信模式为文本格式
AT+CMGS="1516xxxxxx"//设置短信接收方号码
＞ OPEN THE DOOR OR NOT//发送短信内容
AT+CMGR=index //读存储区第n 条短信
AT+CMGD=index //删除第n 条短信　
ATD 151xxxxxxx //拨打电话
ATH //挂断电话



图 5 远程开锁软件设计

4．总结

本文将有线传输的低廉与无线传输的便利有机结合了起来，有效降低了运营成本;同时由于GSM 通信稳定可靠，也在一定程度上减少了系统出错的概率。因此，该电子锁在安全防卫领域具有一定的实用价值。

虽然 SMS 的费用及传输的缺点局限：容量限制（每条短信内容最多140 个字节）；网络繁忙时短信延迟长等。但对于建立在GSM 基础上的电子锁却都已经已经足够，而且又恰恰具备了实时性强、快速性等等优点，必定会得到更为广泛的应用。
