模糊控制器在中央空调系统温度控制中的应用

3 系统仿真

MATLAB中的模糊逻辑工具箱提供了大量的对输入、输出变量进行模糊化（隶属度函数）的函数（总共提供了11种隶属度函数），可以很方便的完成对变量的模糊化。在模糊控制箱中只需给定输入、输出变量的隶属度函数即可完成对变量的模糊化。

3.1 输入、输出变量的模糊化

图3所示的模糊控制系统为双输入单输出系统，输入为偏差e和偏差的变化率,输出为u，我们可根据前边给定的输入、输出变量的隶属度函数，在模糊逻辑控制箱添加隶属度函数就可以完成模糊变量的模糊化过程。

3.2 模糊控制规则

MATLAB中的模糊逻辑工具箱提供了规则库，将模糊控制规则添加到规则库即可。模糊控制规则是设计一个模糊控制器的关键，该规则给定的好坏将直接影响到所设计的模糊控制器的性能好坏。

3.3 反模糊化

MATLAB中的模糊逻辑工具箱提供反模糊化方法（总共提供5种反模糊化方法，即centriod, bisector, mom, lom, som），我们选用其中的mom法，即可对所设计的模糊控制系统进行仿真。

3.4 仿真结果

通过上述工作，完成对模糊控制器的设计，在模糊控制系统仿真框图中加入模糊控制器，通过调用相应的模糊推理矩阵，即可对所设计的模糊控制系统进行仿真。

在仿真过程中可根据系统仿真或实际的控制结果调整输入、输出的隶属度函数，一直调整到理想的控制效果为止。

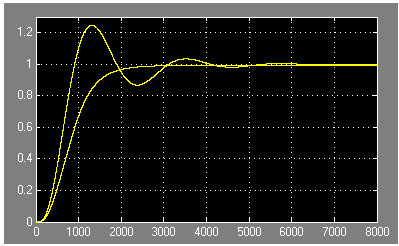

上述模糊控制系统的阶跃响应曲线如图3所示。为了分析比较，对上述系统的控制效果与传统的PID控制效果放在一个坐标系里。从系统仿真曲线看，PID控制器的系统响应曲线有超调，过渡时间比较长，而模糊控制器的系统响应曲线比较平稳，没有超调。



图3

4 结论

使用以上设计的模糊控制器，通过计算机实现实时控制。根据偏差和偏差变化值的大小，再利用模糊控制规则确定电动水阀的输出，从而取得了良好的控制效果，能实时地对温度进行监控，具有以下特点：

1）和普通PID控制器控制效果相比，采用模糊控制器后系统响应超调小，响应曲线平稳。
2）系统具有良好的响应速度、稳定性和精确性，且具有较强的鲁棒性。
3）由模糊控制规则确定的三个参数是动态变化的，更符合空调系统的控制特点。
所以说模糊控制器可以克服普通PID控制器的局限性，在中央空调自动控制中具有广泛的应用价值。
