一种嵌入式仪表DCS系统的技术原理及应用

仪表DCS系统

Y公司是国内著名的仪表厂商之一，其仪表及相关产品远销海内外，其生产的仪表由于性能稳定，服务快捷周全而深受客户欢迎。
LEVIStudio是为Y公司进行仪表DCS系统定制的主要工具，由于其“所见即所得”的开发特性，很快就完成了相关的定制工作。

Y公司仪表DCS系统的主要功能如下：

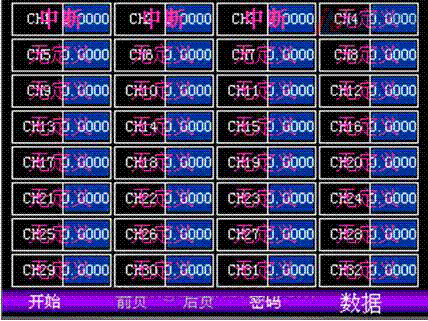

图 实时数据画面
智能检测仪表是否在线，“无定义”表示仪表不在线
显示仪表的PV值
点击进入各个通道的仪表画面
若有报警，将以红色显示

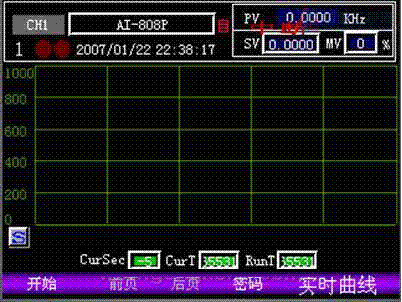

图 实时曲线画面
智能识别仪表的型号
显示该仪表的PV、SV、MV等关键数据
绘制PV的实时曲线图

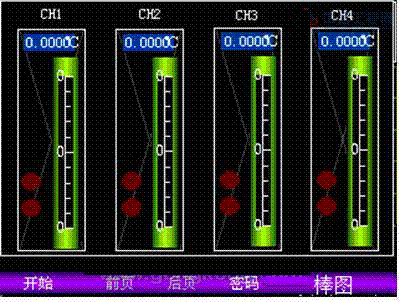

图 数据棒图
棒图显示PV值
如果报警将以红色显示

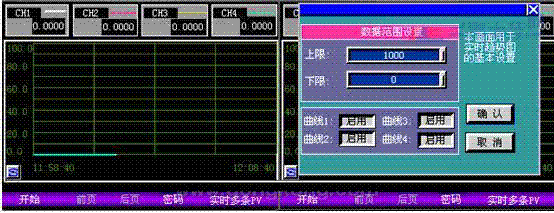

图 实时多条曲线
将各个通道的PV曲线显示于一个画面之中；
可以动态改变曲线的比例
隐藏或者显示某条曲线



图[10] 现场控制流程图
以流程图的方式显示各个仪表的运行状态
简化对工艺流程，让其更容易理解

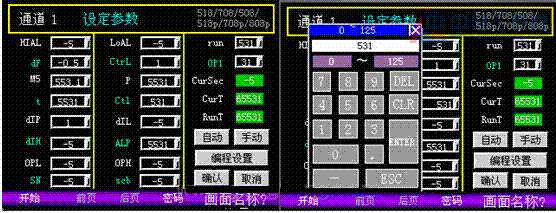

图[11] 仪表参数的设置
自动识别HMI挂接的仪表
对已识别的仪表调用相应得仪表参数设置画面
同步修改仪表的任何运行参数

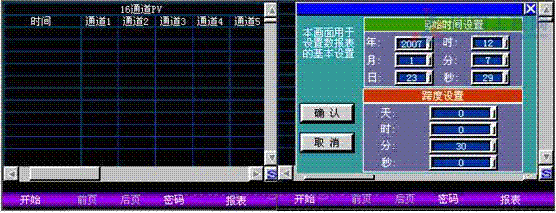

图[12] 数据报表画面
以报表形式查询HMI中CF卡的数据
支持滚动条拖动显示数据
可以改变查询时间
可以将查询结果上传至上位机



图[13] 总体界面布局
Windows风格的开始菜单
一键到位的功能导航
翻页功能
密码保护确保数据修改的权限与安全

五、 综述

由于该嵌入式仪表DCS系统功能齐全，性能可靠，运行稳定，所以给Y公司带来丰厚的经济效益与社会效益：

1、 丰富Y公司的产品线，使得Y公司的仪表产品用户多了一个更加廉价且更加可靠的方案选择；
2、 极大减少了产品的现场调试时间，提高了公司销售人员和售后支持人员的效率；
3、 由于该仪表DCS系统，使得客户节省了更多的成本与时间，不需要再去维护现场的工控机。
