基于出租车系统中智能交通技术的应用

2．2 出租车车载智能终端

目前，出租车的车载设备大多只具有语音调度功能。将智能交通技术应用于出租车系统后，出租车车载智能终端将成为一个集出租车调度(语音信息、数字信息)、出租车安全防范(GPS技术、数字图像技术)、出租车数据采集与控制(车况信息、电子计价结算、无线通信技术、车辆电子控制)、出租车电子导航功能和多媒体信息发布及接收等功能为一体的车载设备。

2．2．1 车载智能终端的系统构成

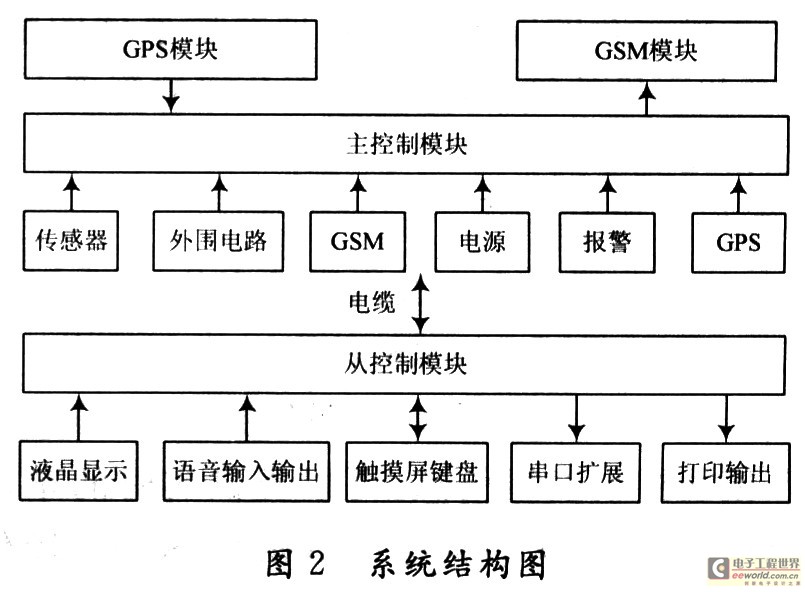

GPS系统是由控制中心和车载监控终端两大部分构成，两部分之间采用GSM蜂窝网无线数字双向通讯方式。GPS／GSM卫星定位车载系统由两大部分组成：主控制单元和从控制单元。主控制单元包括：传感器检测及外围电路、电源模块、GSM模块、GPS模块、报警模块。从控制单元包括：液晶显示模块、语音输入／输出单元、触摸屏键盘、串口扩展、打印输出。GPS车载移动终端系统结构框图如图2所示。



系统采用两个CPU，GPS／GSM智能车载通信系统车载控制部分由车载控制、车载外接两部分组成。两部分之间通过电缆通信。工作原理如下：车载单元接收 GPS定位信号，并将车辆的位置和状态信息传送到监控中心；同时，接收监控中心的控制数据，并且对车辆进行控制。GSM网络是车载单元和监控中心进行信息交换的数据链路。其功能如下：将GPS定位信息准确地传回监控中心；将监控中心的控制数据传给车载设备。由车载GPS系统所确定的车辆位置信息通过车载通信单元将其发送给调度指挥中心，调度指挥中心便可及时掌握各车辆的具体位置，并可以直观、清晰地显示在电子地图上。通过移动目标监控调度系统，调度指挥中心随时可以知道入网移动目标的方位。不仅可以进行安全合理的监控调度，而且可以为人网移动目标提供无线通信、遇险报警、决策指挥等多项服务。

车载监控终端包含有GPS定位模块和GSM模块，GPS模块可根据管理指令将移动载体的当前位置、运行状态等信息发往控制中心，并在控制中心的电子地图上实时显示出来。GPS模块选用瑞士U-BLOX公司的TIM GPS接收器。TIM GPS接收机通过GPS天线接收卫星信号，解算出车载移动终端的位置信息，一方面存储于缓冲区中，作为日后路径回放用，另一方面直接由单片机通过串口发送到GSM模块。GSM模块再通过GSM短消息方式把位置信息发送到监控中心，监控中心通过GIS软件平台就可以直观、清晰地在电子地图上发现车辆的轨迹，实现车辆的实时监控。另外，车载终端也可以发送报警信息和语音信息到监控中心，监控中心也可以通过文字或语音的方式对车辆实施调度。

2．2．2 车载智能终端的功能

护车圣GPS／GPRS利用高科技的管理技术，建立一套先进、高效、稳定、可靠的车辆监控调度系统，是现代出租车企业提高运营效率和服务水平的有效路径。

本方案利用GSM通信网络和GPS，建立GPS车辆调度服务系统，实现对车辆的实时调度监控、防劫防盗报警等功能。通过本系统，企业能够提高车辆的有效利用率，提高车辆运行的安全性和处理突发事件的能力，加强对车辆和司机的管理，从而提高公司的管理力度和效率，增强公司竞争力。

功能列表如下：

车辆地理位置信息查询跟踪定位利用GPS进行车辆定位，利用GPRS／SMS对位置进行回传，使得出租车管理／调度中心随时知道车辆的位置。车载设备通过GPS模块接收卫星信息，可以提供实时的车辆位置信息。该信息通过无线通信(GSM／GPRS)手段传回控制中心后在电子地图上显示出来，可以确定车辆的地理位置。

车辆监控监控出租车内安装一个摄像头，通常客人上车就拍一张照片存储在本地GPS设备中。一旦有报警马上发送拍下来的照片到后台，以协助公安部门寻找嫌犯。可保存三天(可以根据公安部门的需要增加存贮容量)左右的照片，并且可以对具体时间段进行远程查询，将符合条件的照片上传。这样对犯罪嫌疑人的威慑加强，从而提高司机的人身安全性，对公安的事后破案也有帮助。

报警功能在司机连续按下报警按键3 s后，摄像头拍摄车内照片，并将报警信息和照片一同发送到调度中心／运营商，在核实报警真实性后将报警车辆的行驶位置、线路等信息通知给110。照片将作为采集的案发现场证据供公安机关使用。与此同时，面向窗外的LED将闪烁显示：“我被打劫，请报警”，使劫匪处于监控中心和公众的双重监控之下，更有效地遏制、避免和打击违法犯罪。

载客／空车状态监测车载终端留有接口与计价器空车指示灯控制线相连，取得载客／空车状态，作为GPS信息的一部分上传。中心接到电召电话，即可利用此功能快速查找离客人最近的空载车辆，既方便客人又减少空载。控制中心可以通过监控终端选择监控单辆车或按特定条件组合的多辆车，命令发送到车载设备后，车载设备发送自身的位置信息回控制中心。控制中心监控车辆时可以选择指定车载设备按一定时间间隔或按一定位置间隔发送位置信息回中心。控制中心在电子地图上显示车辆位置，并可显示车辆行驶的轨迹路线。多个中心可以同时监控一辆车。

照相功能 当司机按下“空车”指示牌，乘客就被拍下来，如果车内情况正常，照片会自动被系统删除。调度中心／运营商可下发拍照指令，立即查看车内状况(该功能可自己选择是否设置)。

调度 为降低出租车空载率，减少道路拥堵和环境污染，增加出租车收入，一般发达城市都安装集群通信系统，每个司机配有对讲机。本系统已经为出租车调度系统打下了基础。当然，中国移动、中国联通的移动网络也能完成调度功能。

远程信息发布运营商可远程控制和下发LED显示屏的显示信息，包括商业信息、公益信息、政府的方针政策、交通信息、天气预报等各种信息。与市场上现有的出租车GPS系统完全不同，这项功能把一个单纯的车载GPS终端变成了一个媒体平台。运营商可以控制下发信息的内容，显示时间，刷新屏幕的方式等。

移动电话 移动电话完成车载GSM电话功能，可实现与全球GSM手机及公话用户的互通，其附加业务包括汉显菜单功能、用户账号。
短数据传输短数据传输是为车辆与其管理者之间完成某类功能而建立的数据通道，如出租车计价器的税控数据传输。

车况黑匣子 车况黑匣子业务提供车辆行驶过程中最近状态的记录，包括位置记录、命令记录、报警记录、监控记录。
