NetX片上系统数据采集与远程监控的设计与实现

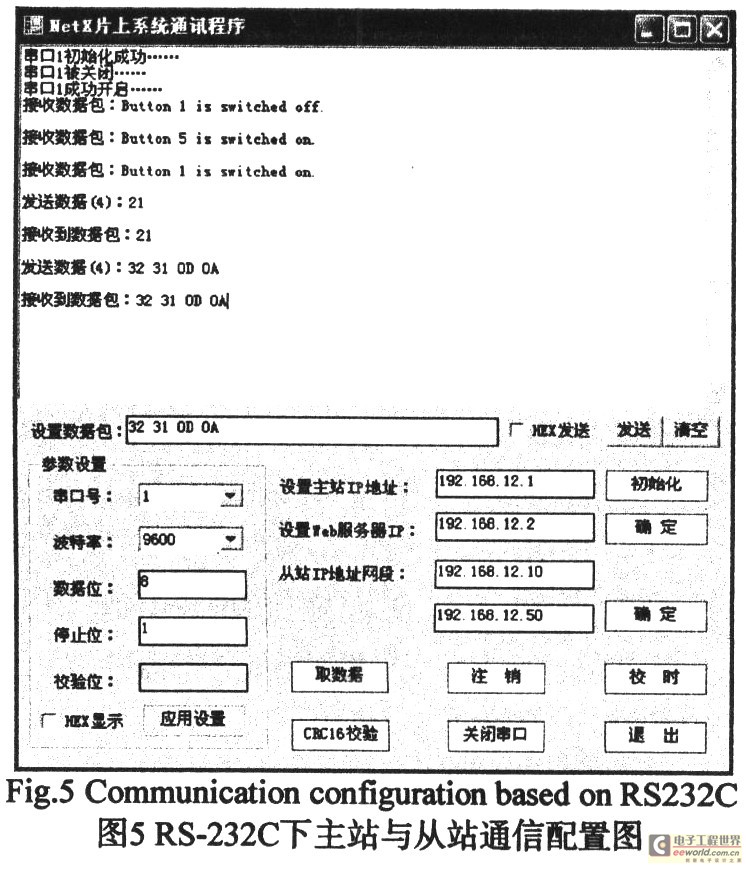

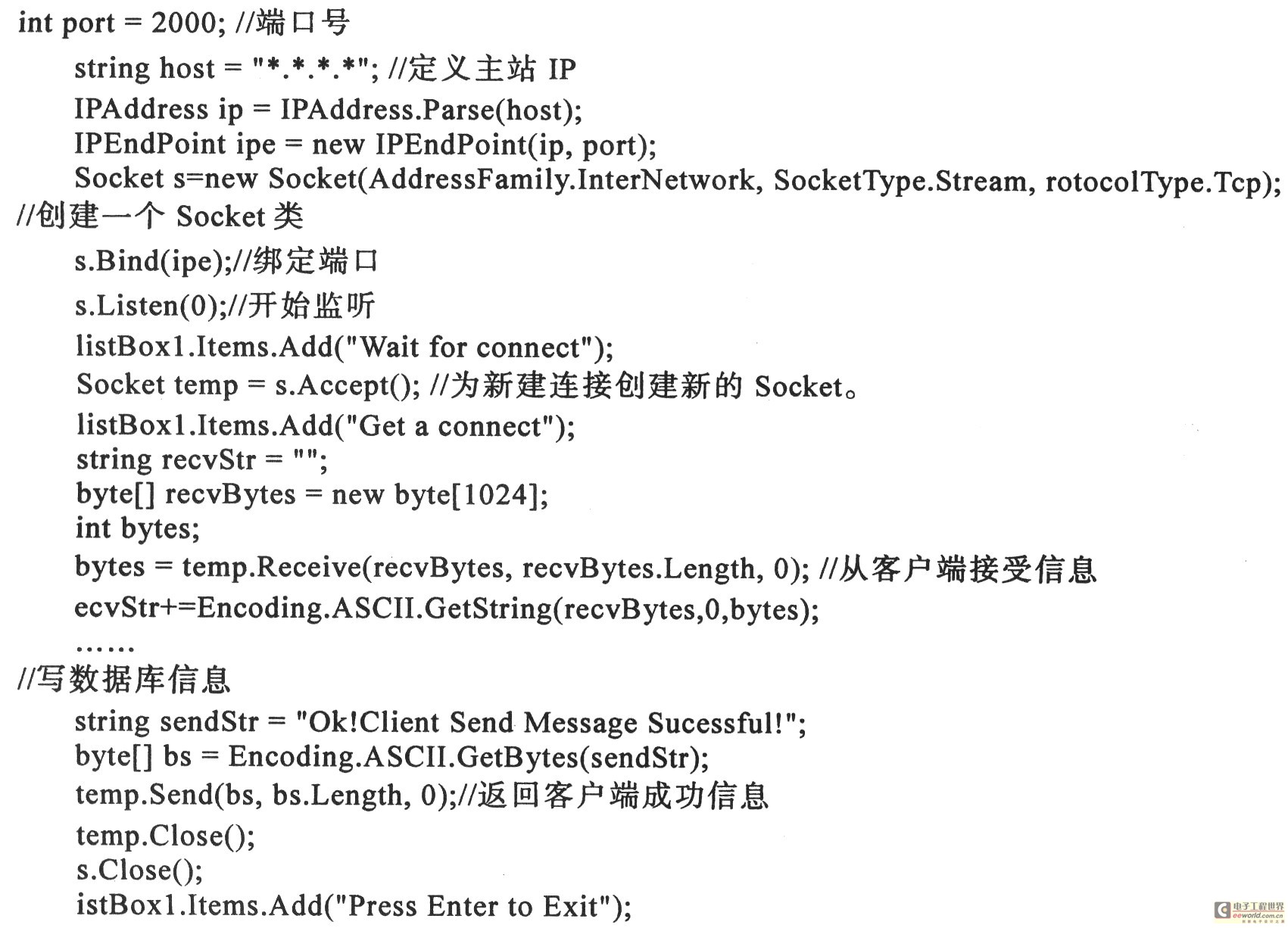

主站通信网络程序中定义Socket类，用于监听Web页面上客户端发送的配置信息。如下是主站Socket通信部分代码：



3．3 Web控制及配置程序设计

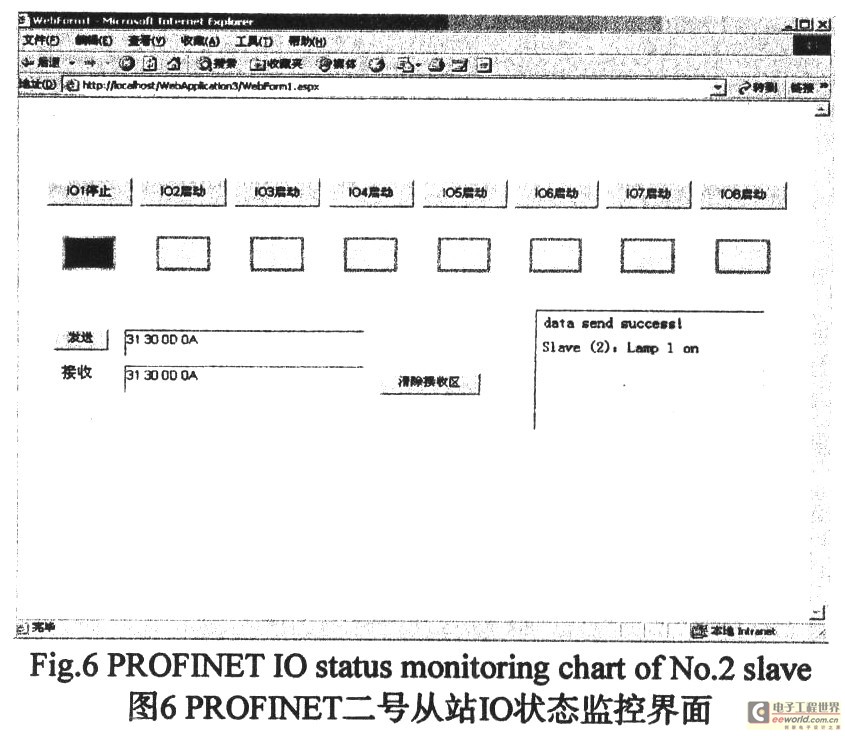

基于VisualStudio．Net开发平台，实现Web Server服务器对Slave Device NXIO的串口配置及LED灯的监控。图6是二号从站LED灯控制的一个测试界面。Web页面封装一个含有Socket的ActiveX控件：用于与服务器端的Socket通信，当配置从站信息和接受从站采集信息，触发事件并实现数据交互。Web方式不适合实时监控数据的实时查询显示，可用Web页面刷新方式查询各个监控点的数据状态。如每两秒刷新一次监控页面，则可在HTML文件中加入代码：＜meta http-equiv="refresh"content="2"＞。



4 NetX SoC从站系统技术研究

4．1 嵌入式NetX硬件平台的通信设计

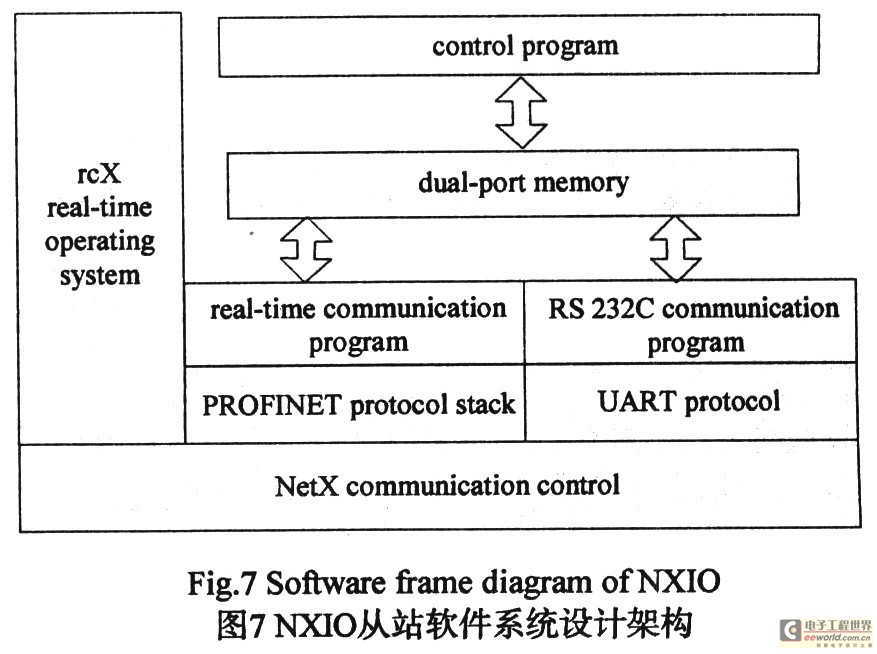

NetX嵌入系统用户程序包括实时通信和控制程序。在rcX嵌入式下进行实时通信程序和控制程序设计，实时多任务操作系统中依据时间片和中断进行任务调度。图7为NXIO从站软件系统架构。实时通信程序和控制程序可通过双端口内存(DPM)交换数据，相对独立；实时通信程序采用消息通信机制时，利用接收发送标志位可提高通信数据的完整性。

4．2 NetX从站程序设计及实现

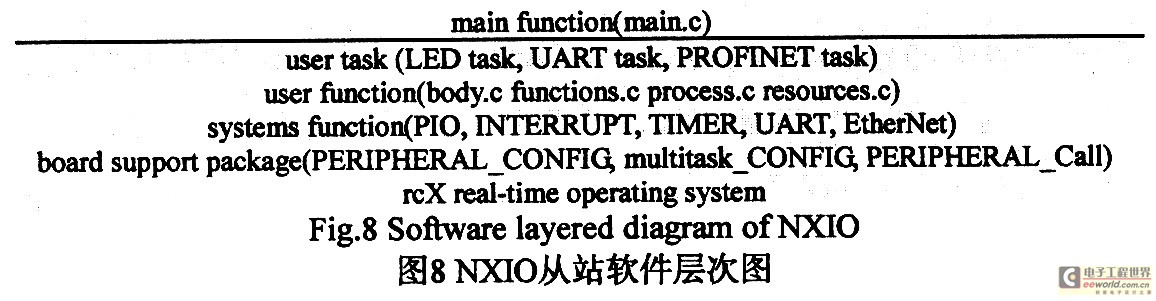

从站控制程序是基于rcX实时操作系统，通过调用板级支持包中的系统函数实现IO控制、串口通信程序以及基于PROFINET实时通信程序的设计。从站的实现流程如下：在Hitop IDE开发环境下完成硬件初始化，主函数实现任务的初始化及配置，LED控制任务、串口通信任务、PROFINET实时通信及各个任务间的调度，实现程序下载并驻留到在rcX嵌入式控制器中。从站通信及控制程序的软件层次如图8所示。





5 结论

通过NetX SoC配置PROFINET协议栈等通信技术研究，实现了PROFINET实时以太网接入、NetX SoC主从站间PROFINET和UART数据通信，以及Web方式下依托控制主站对从站实施远程配置管理及监控，为采用PROFINET实现远程控制、监管提供了一种可行的技术解决方案。
