基于Matlab的回转窑模糊控制系统的设计与仿真

3 模糊控制系统的MATLAB仿真

3．1 仿真模块的建立

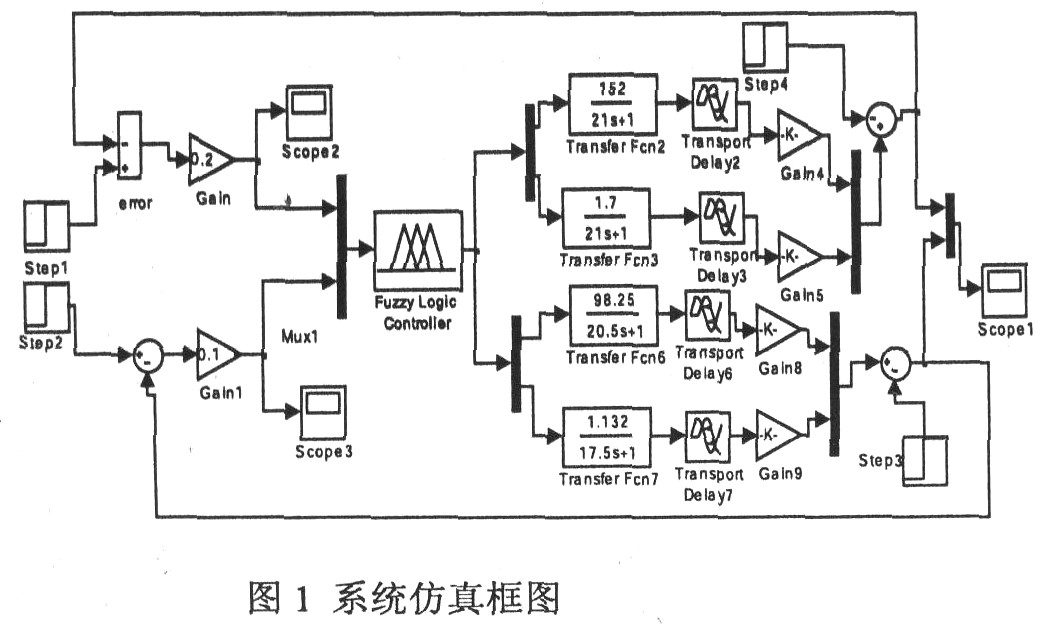

在MATLAB的命令窗口输入simulink命令，在simuink环境下，结合系统提供的其它功能模块设计完成模糊控制系统。进行仿真前把matlab中的文件hzykz01．fis加载到模糊控制器模块中，仿真结构图如图1所示。设定好仿真时间、步长等各项参数，即可开始仿真。仿真结束时，仿真结果可以通过示波器直接观察。



3．2 仿真的结果与分析

由图2可以看出，模糊控制与单纯PID控制相比，模糊控制有更快的响应速度和更好的跟踪性能。模糊控制系统与PID控制系统相比较就具有调整时间短、无超调、恢复时间短、跟随性好、抗干扰能力强等优点。



4 结论

采用模糊控制方式组成温控系统，在控制方法上应用模糊集理论、模糊语言变量及模糊逻辑推理的知识来模拟人的模糊思维方法，通过仿真证明控制速度快，超调量小，稳定性好，取得了明显优于传统控制的控制效果，有利于提高回转窑的生产效率，减低能耗。
