基于μClinux的触摸屏软硬件关键技术分析

结论

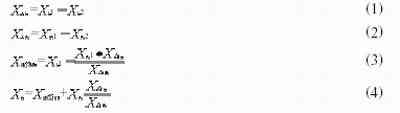

在获得触摸点的原始坐标（数值范围由所选用的A/D转换器位数决定）后，还要根据具体使用的液晶屏实际像素进行转换，以方便图形界面的后续开发。考虑到相邻两次的移动阈值，按照如下公式对触摸屏坐标进行计算：



其中XV为触摸点X坐标显示值，XW为触摸点X坐标测量值（原始坐标值），(1)、(2)、(3)式在触摸屏初始化时得到，方法是任取触摸屏X方向左侧和右侧各一点，以X△V=X△W=1，Xoffrer=0为初始值进行测量得到新的3个参数：X△V、X△W和Xoffrer（在实际使用中此项工作属于校准零点偏移），然后这3个参数就不再变动，对于每次测量到的任意触摸点原始坐标XW，直接代入（4）式求出触摸点的像素显示坐标XV。 其中，XV1为触摸屏左侧点坐标显示值；XV2为触摸屏右侧点坐标显示值；XW1为触摸屏左侧点坐标测量值；XW2为触摸屏右侧点坐标测量值。

本设计使用MicroWindows作为用户界面，定制出每个桌面图标的坐标区域，结合触摸屏的采样坐标，判断是否在图标区域坐标内，然后做出相应的事件处理。对于本设计中使用的开发平台，液晶屏是320240点阵的，物理尺寸为： 80mm60mm，ADS7843选择12位转换精度，触摸屏理论分辨率为80/212=0.020mm，但是由于电平干扰和触摸动作发生时的物理干扰，实际的精度无法达到这个值。经过测试，在我们平台上对同一点的点击精度可以达到1.0mm。本驱动程序可以有效地区分点击和移动信号，如果配合手写识别软件，能够作为手写板的底层驱动使用，实现手写输入。
