基于射频RF技术的鱼塘溶解氧无线监控系统的研究

1．3 增氧机的控制技术

本系统通过对水体溶解氧含量的实时检测，将当前溶氧量与设定参数进行比较，再经过AVR单片机的处理，通过单片机发出控制信号经驱动器后控制光电耦合器的工作状态。当光电耦合器工作后，使得继电器的常开触电闭合，进而控制增氧机工作。使用光电耦合器有效地降低了外部干扰对系统的影响，增强了系统的稳定性。这样就可以实时控制增氧机的工作，使增氧机有目的、有效率地运行，减少了噪声污染，降低了能源消耗。

2 系统的软件设计

系统软件的单片机程序采用C语言编写而成，包括键盘、显示、数据采集与数据处理等模块化程序。键盘处理程序主要根据不同的季节完成溶解氧上下限的设定，按键动作的识别采用软件去抖动的方法。整个系统结构分明紧凑，程序运行可靠。

2．1 从站的软件设计

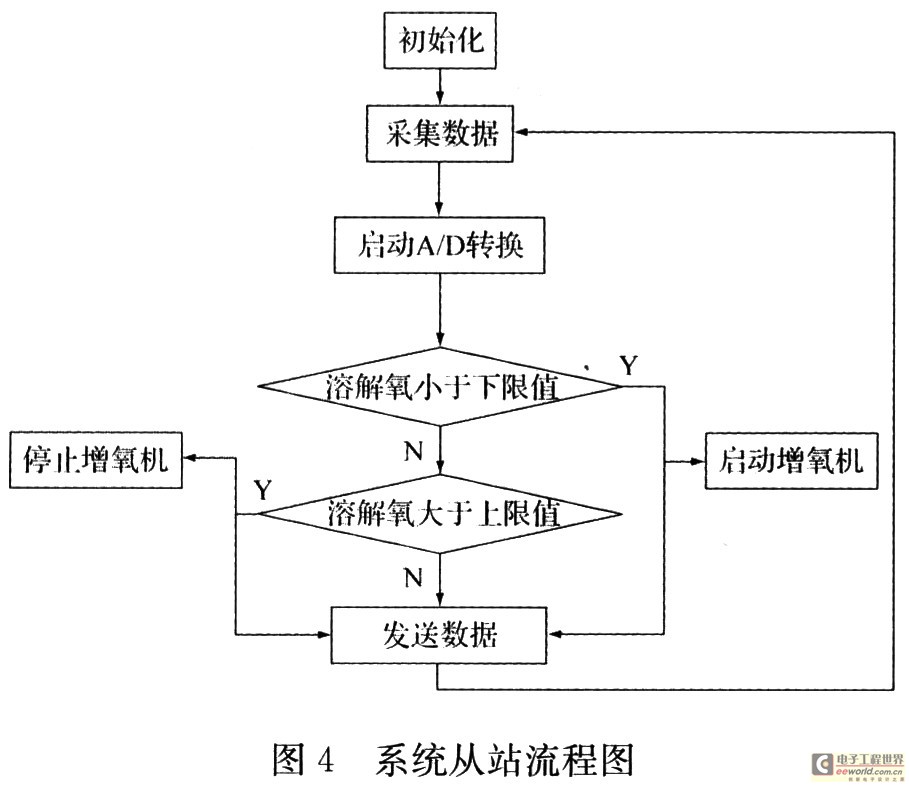

从站主要完成数据的采集，A／D转换启停增氧机和向主站发送采集到的数据等工作，系统的从站流程图如图4所示。



2．2 主站的软件设计

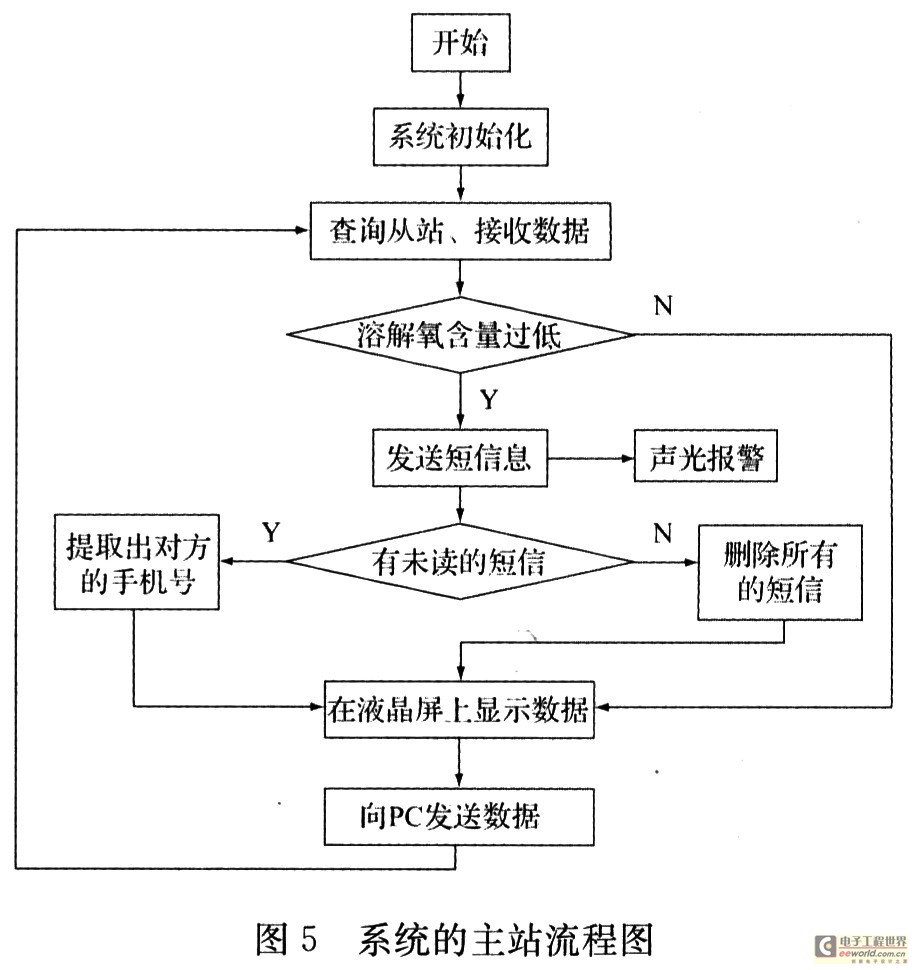

主站主要完成循环显示各个从站的溶解氧含量、向业主发送手机短信以及和PC通信等，系统的主站流程图如图5所示。



3 系统运行与调试结果

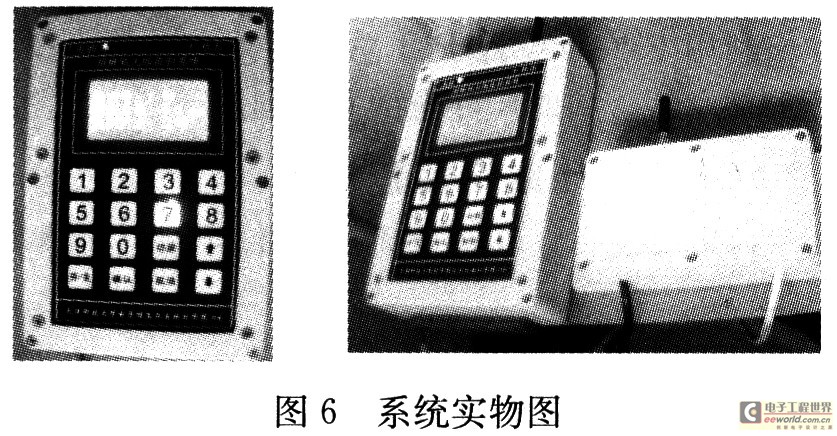

系统实物图如图6所示。



4 结束语

本文使用RF射频技术，并配以GSM的无线检测与控制技术，设计了数据采集的硬件控制电路和软件系统。测试结果证明，系统可以实时地24小时监控鱼塘水温、溶解氧和其他影响鱼类生长的环境因素；业主可以实时地了解系统的状况而不受地域范围的影响；减轻了渔民的劳动强度，产生巨大的经济和社会效益。
