基于EP7312的新一代公用信息终端的设计

1 信息终端的总体设计

信息终端属于公用电话领域，在功耗，接入方式，操作方便性等方面都有特殊要求，因此采用标准的嵌入式系统设计。

信息终端的处理器选用SoC嵌入式处理器 ARM7系列中的EP7312。处理器采用ARM7TDMI的处理器内核，有8k字节高速缓冲存储器（CACHE），支持MMU，带64路TLB（translation look-aside buffer）；写缓冲器。超低功耗（典型值）74MHz工作状态时为90mW， 18MHz工作状态时为30mW，空闲状态时为10mW（CPU时钟停止，其余工作），挂起状态时

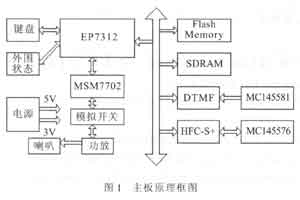

主板由嵌入式处理器（EP7312）、FLASH （INTEL公司的28F320C3）、SDRAM（W986416DH）、ISDN参考模型中的U接口控制芯片（MC145576）、声音编解码芯片（MC145481）、ISDN数据链路控制芯片（HFC- S+）等芯片组成。

EP7312通过总线对FLASH、SDRAM、HFC-S+进行控制。处理器通过对HFC-S+进行控制，实现ISDN 通话及通信的功能。MC145576芯片主要完成ISDN参考模型中的S/T接口和U接口之间转换。主板上集成8M的FLASH存贮空间，分为两个部分，其中3M作为程序空间，剩下存放和MS- DOS4兼容的文件系统。HFC-S+支持B通道和D通道高级数据链路控制（HDLC），向外提供GCI总线、FIFO控制等。MC145481 CODEC芯片是一个PCM编解码芯片，它实现声音的数字化和重组。

在EP7312的键盘扫描各口线上都加上双向过压保护二极管BAV99及防短路的电阻，提高了防静电能力及防短路能力。主板时钟芯片采用PHILIPS的 PCF8563芯片以防止停振。

3 信息终端的软件设计

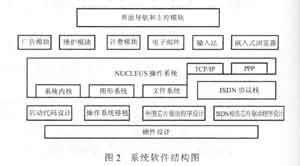

本系统的软件主要分为启动代码，芯片驱动程序设计，操作系统和ISDN协议栈的移植，应用程序的设计等。系统软件结构如图2。


3.1 启动代码的设计
启动代码在信息终端的设计中是很重要的一环，它是EP7312处理器在冷启动后首先执行的一段代码，用ARM汇编指令编写。在这一段程序中要执行一些必须的初始化任务 ，例如中断向量表的初始化、SDRAM控制器初始化、存储器管理单元（MMU）初始化等等。

设置入口指针：启动程序首先必须定义入口指针，而且整个应用程序只有一个入口指针。

设置中断向量表：ARM7要求中断向量表必须设置在从0地址开始，连续8×4字节的空间，分别是复位、未定义指令错误、软件中断、预取指令错误、数据存取错误、IRQ、FIQ和一个保留的中断向量。

初始化堆栈和CPU寄存器：系统堆栈初始化取决于用户使用的中断，以及系统需要处理的错误类型。还需要设置CPU相关的寄存器，以确定系统使用的SDRAM和其它外设芯片的刷新频率，数据总线宽度等信息。

初始化存储器系统：系统集成有MMU来管理内存空间。

改变处理器模式、状态：本系统让处理器一直处于超级用户模式。

初始化C语言所需的存储器空间：在初始化期间应将系统需要读写的数据和变量从

FLASH拷贝到SDRAM里。并要对一些全局的数据进行初始化，如BSS数据段。

跳转到C程序入口：启动代码跳到C程序的入口，开始一段NUCLEUS操作系统的初始化和应用程序初始化的代码。

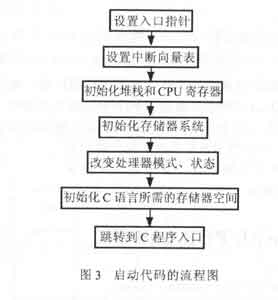

启动代码的流程框图如图3。


3.2 ISDN协议栈的移植

信息终端通过ISDN网接入INTERNET，因此必须在操作系统之上移植ISDN协议栈。本文采用的ISDN用户-网络接口协议栈和X.25协议栈是来自 ISDN-BRICKS的商用软件包，它满足ITU-T的I.430、Q.921、Q.931、X.25和X.31以及相应的中国标准[1～5]。

ISDN和X25协议栈软件包是一个按照相关标准编写的通用软件包。该软件包按多进程/多任务操作系统环境设计，支持不同的实现环境，如操作系统、CPU和编译系统等。一个多进程/多任务操作系统环境一般必须具有以下功能：进程/任务调度、进程/任务之间的通信、共享资源的互斥访问、内存管理以及定时管理。但是，即使同是多任务操作系统，也还存在着实现机制和函数调用句法的不同。NUCLEUS虽是一个能提供上述功能的实时操作系统，但通用的ISDN和X25协议栈软件包必须经过移植，才能在NUCLEUS操作系统下运行。因此，ISDN和X25协议栈软件包的移植工作必须在以下几个方面进行：

（1）将创建SERVER移植为创建NUCLEUS的任务；

共享资源，如消息块、数据缓冲区块、定时管理单元数据块以及动态分配内存块；

（3）将对通用邮箱的收发操作移植为对 NUCLEUS的消息队列的收发操作；

（4）将对共享资源的锁定管理移植为对 NUCLEUS的信号灯的管理；

（5）将定时管理模块移植为NUCLEUS的定时超时函数；

（6）将通用的禁中断操作移植为NUCLEUS的禁中断操作。

3.3 应用程序设计要点
应用程序包括主控模块，广告模块，维护模块，语音模块，输入法，浏览器等。

在设计过程中要注意以下几点：

注意内存释放：内存申请一定要释放，特别是程序在对错误进行处理的时候。

特定地址保护：嵌入式操作系统并不像WINDOWS操作系统那样对一些重要的地址都作了保护。因此在写应用程序时要特别注意指针的运用，不能让非法指针出现。

注意多任务的环境：因为在嵌入式系统中每个模块都有自己的任务，当前任务的运行不能影响其它模块。
