工业控制中混合有源电力滤波器的仿真研究

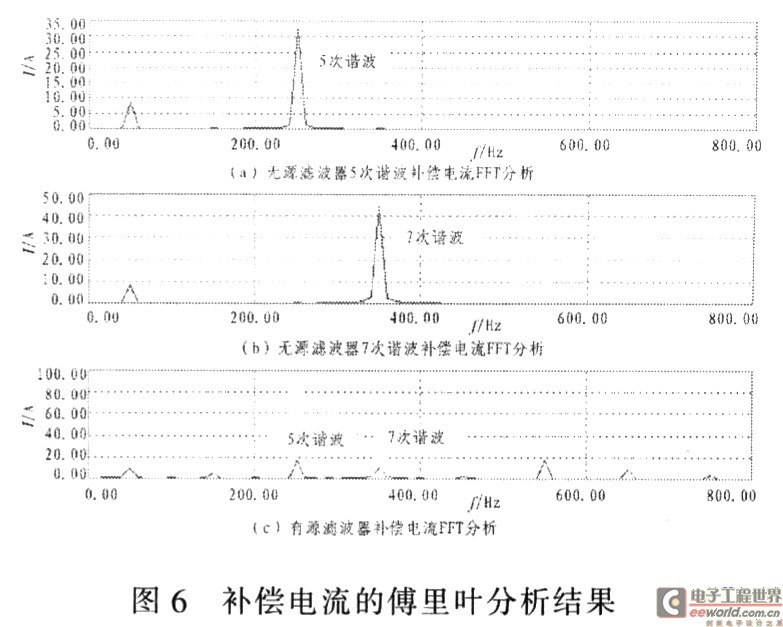

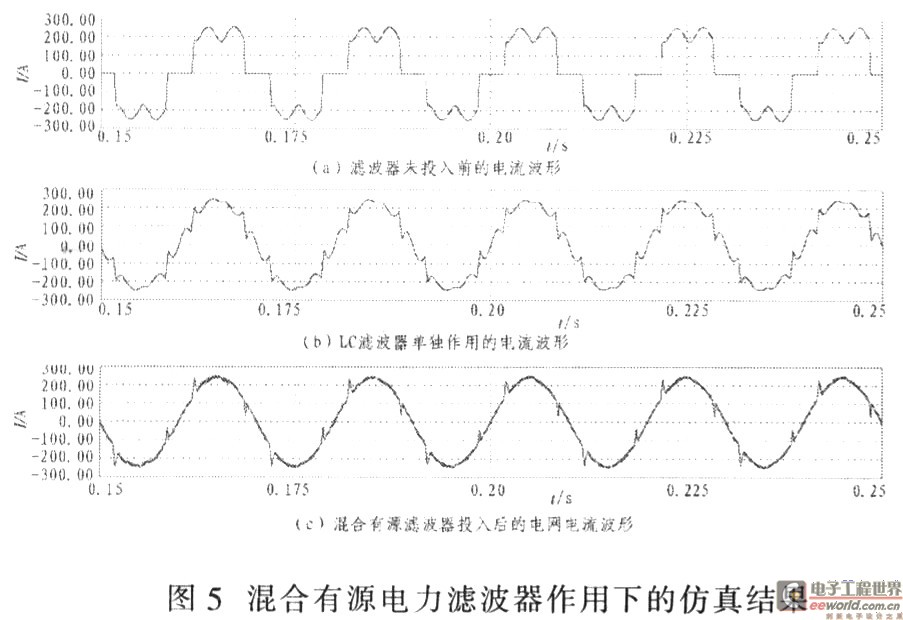

对混合有源电力滤波器中，无源滤波器与有源滤波器各自输出的补偿电流进行傅里叶分析，结果如图6所示。

由图6a、b可看出，含量较大的5次、7次谐波主要通过无源滤波器滤除；输出电网电流中基本不含5次、7次谐波成分。有源滤波器对5次、7次谐波有一定的补偿作用，但补偿值大大降低，如图6c所示．因而其容量相对于单独使用有源电力滤波器情况下大为减少。

6 结束语

理论分析和仿真结果表明，混合型APF的电路结构充分发挥无源滤波器和有源滤波器各自优点，并减小了有源滤波器的容量，改善了无源滤波器的性能，达到了所设计的目标。特别适用于高压大容量场合下进行谐波和无功功率的综合治理。
