基于SPCE061A的天然气智能报警系统设计

2 软件设计

2．1 主程序

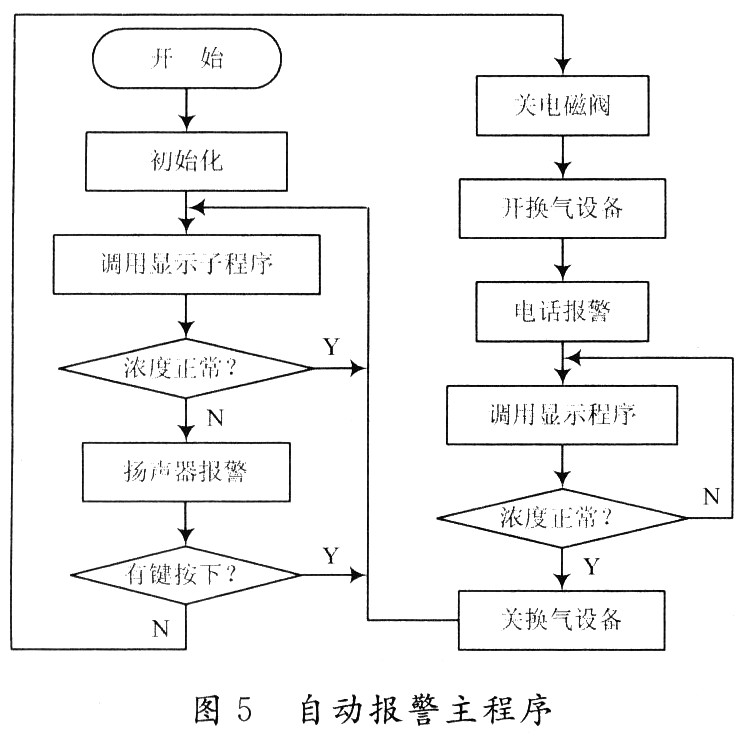

主程序的主要功能是实现报警和本地控制。采用循环结构，顺序查询各个报警输入端口和控制输入端口，当有某报警信号或控制信号输入时，程序转到相应的程序段运行，运行完毕后又进入循环。流程图如图5所示。



2．2 电话报警子程序

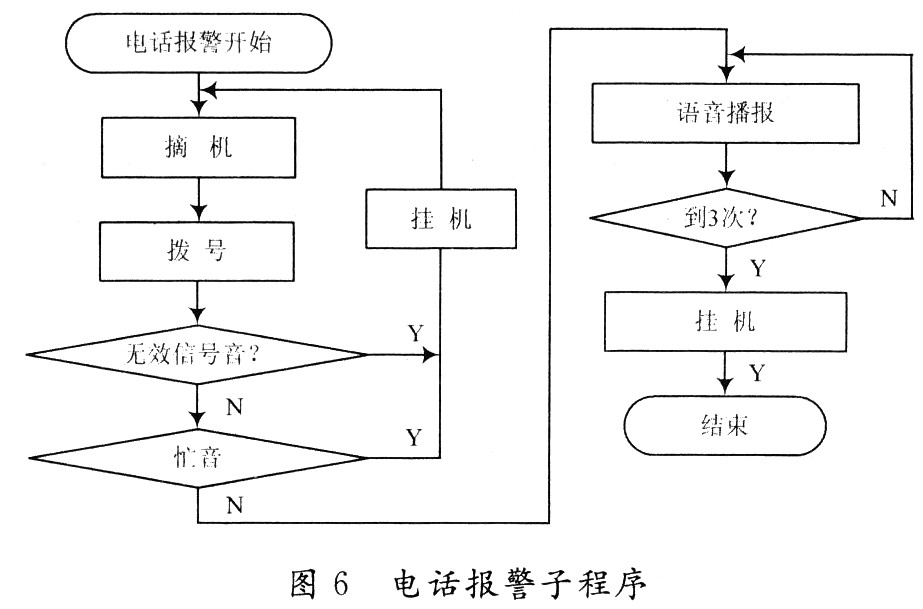

电话报警子程序主要进行自动循环拨号及语音播报。在循环拨号的过程中判断各种信号音，然后根据判断作出相应的动作。具体流程图如图6所示。



2．3 MT8888软件设计

2．3．1 MT8888初始化

MT8888在上电100 ms内需进行初始化。MT8888初始化要经过读SR；写CRA=0000B；再写CRA=0000B；写CRA=1000B；写CRB=0000B；读SR。

2．3．2 DTMF信号的发送

在DTMF发送(即拨号)程序中，把MT8888设定为DTMF模式，并使之工作于突发模式，不允许中断。写发送寄存器R后读状态寄存器SR，若SR的b1=l，则表示本次发送结束，可发送下一个号码。

2．3．3 电话信号音检测

号码拨出以后，还需要进行电话信号音检测，以判断是否拨通。首先，设置MT8888工作模式，写CRA=1110B，再写CRB=0001B，使MT8888工作于呼叫处理(CALL)模式，TONE OUT不能输出，允许中断，非突发模式。信号音检测程序主要是在5 s内对IRQ／cP输出的方波进行计数，计数值大于1792为拨号音，1024～1791为忙音，256～1023为回铃音，小于255无效信号音。

3 结 语

该智能天然气监控报警系统的设计是结合了机械和检测等相关学科的技术而实现的。在智能控制方面。采用了单片机SPCE061A作为系统控制核心，最大限度地将其具备的资源应用到设计中，既体现了单片机小系统的应用的灵活性，又实现了功能多样的智能控制。由于采用了单片机技术为主导的智能化管理，可实现对天然气浓度的动态监控，运行稳定可靠，灵敏度高，操作更加方便，具有非常重要的市场应用价值。在实际使用中，不同的应用场合有着不同的报警浓度下限。因此，为了提高系统的灵敏度和准确度，考虑到温度、环境和电源电压的影响，开始报警浓度也应有一定的变化范围。此外，也可根据实际应用的情况对该系统进行改造扩展，以满足不同的应用需求。
