基于EVOC-EPI总线的工控机特性及可靠性分析

4.EVOC-EPI总线架构工控机整体可靠性

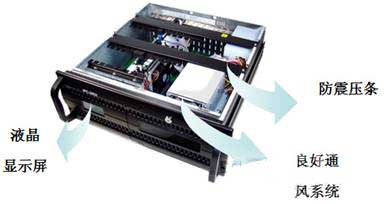

EVOC-EPI总线架构工控机在继承了PICMG1.0标准架构易维护性、易扩展性的基础上，特别注重对整机系统可靠性、易维护性，总线扩展性的提升。从下图（ 图五）的研祥4U IPC工控机可以看出。在抗震方面， CPU板与底板采用欧式连接器进行连接，CPU板上还有两根防震压条，从而避免了因振动时CPU板与底板接触不良造成系统工作不稳定。同时整机前面板位置安装两个风扇，分别放置在主板前端和硬盘驱架前端。在前面板上安装温控模块，实时显示CPU和系统温度，还能设置温度超报警功能。同时由于机箱内的低密度走线，保证了散热风道的顺畅，从而保证系统优异的散热性和稳定性。在易维护性方面，由于CPU卡的监控信号通过扩展总线与底板上的接口排针连接，板上不需要预留与监控板连线的排针, 在更换CPU卡时更加便捷,节约了系统的维护时间。在总线功能性扩展方面，EVOC-EPI总线完全支持PME#电源管理、SMBus总线，方便系统对机箱内的板卡通过软件进行管理。EVOC-EPI总线从系统级对以往传统规范的工控机进行优化，使之在目前工控机所要求的整体可靠性及功能完整性的基础上，更加适应不断发展的计算机硬件平台技术的需要。



（整机 图 五）

5.结束

随着计算机技术的不断发展，人们对计算机技术在工业化生产过程中的应用既要求性能及稳定性越来越高，当前基于PICMG1.0标准架构下的IPC工控机，随着计算机性能不断提高以及在特殊环境下的应用已经是不堪重负了。研祥公司针对此类问题，不断的在自身的产品上做出创新地改进，在基于PICMG1.0标准架构上创造性的作出了EVOC-EPI 1.0总线标准。使之IPC工控机的生命力得以延续，让稳定可靠IPC工控机广泛应用于现代工业自动化领域，为实现国家信息化带动自动化的目标，作出应有贡献。
