UDA1341TS在触摸式语音电子菜单系统中的应用

2．2 工作模式

双通道立体声模数转换控制器有4种工作模式：

(1)ADCl输入通道1工作方式(为线路输入)，输入通道2关闭；

(2)ADC2输入通道2工作方式(麦克风输入)，输入通道1关闭，具有PGA和AGC控制特性；

(3)ADCl+ADC2混合工作方式，具有PGA和AGC控制特性；

(4)ADC1-ADC2混合工作方式。

2．3 L3控制特性

由微处理器与UDA1341TS芯片L3接口，完成下列控制功能：电源控制；芯片复位；数模、模数转换的增益开关；数模、模数转换的极性控制；倍速录音控制；音量、高低音、静音控制；麦克风灵敏度控制；可编程增益放大器控制，数字AGC自动增益控制。

由UDA1341TS的通道2组成可编程增益放大前置双通道立体声模数转换控制电路，可编程的增益放大器(PGA)，PGA通过L3接口进行设置，增益可设置为：-3 dB，0 dB，3 dB，9 dB，15 dB，21 dB或27 dB，通道2还具有数字自动增益控制AGC特性，数字式自动增益控制(AGC)范围为60．5 dB，控制步长为0．5 dB。输入通道1有0或6 dB放大增益选择，通过L3接口进行控制，用这种方法输入信号可达到1 V或2 V。

3 UDA1341TS在基于S3C2410X的触摸式语音菜单系统中的应用

3．1 硬件连接方案

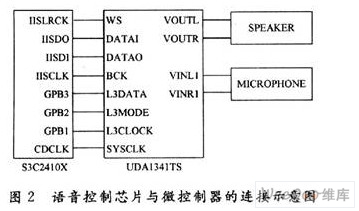

语音驱动芯片UDA1341TS和微控制器S3C2410X的连接如图2所示。



S3C2410X的IIS总线信号与UDA1341TS的IIS信号直接相连。L3接口的引脚L3CLOCK，L3MODE和L3DATA分别连接到S3C2410X的GPBl，GPB2和GPB3通用数据输出引脚。UDA1341TS对外提供两组音频信号输入接口，每组包括左右2个声道。

由于IIS总线只处理音频数据，因此UDA1341TS还内置了用于传输控制信号的L3总线接口。L3接口相当于混音器控制接口，可以控制输入／输出音频信号的低音及音量大小等。L3接口接在S3C2410X的3个通用GPIO输入／输出引脚上，利用这3个I／O口模拟L3总线的全部时序和协议。这里一定要注意L3总线的时钟不是连续时钟，它只在数据线上有数据时才发出8个周期的时钟信号，其他情况下时钟线始终保持高电平。

3．2 软件设计方案

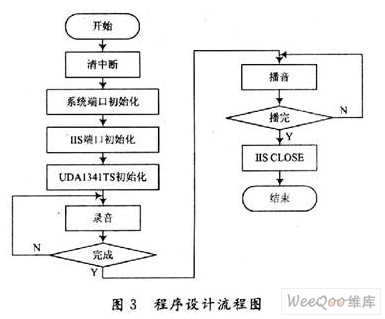

该数字语音模块IIS经过正确的配置可以实现录音、放音及循环放音等功能。因为音频数据传输较简单，本文主要介绍软件设计的流程图，流程图如图3所示。



4 结语

介绍了UDA1341TS在基于Samsung公司S3C2410X型微处理器的触摸式语音电子菜单系统中的应用。该系统已经在基于S3C2410X的开发平台上得到了实现，可以顺利进行音频的采集和播放，并取得了良好的效果。
