基于光纤传输的高电压测量装置

本系统利用门信号GATE来启动定时器(如图5所示)，并设定定时器／计数器T0为定时器，INT0为高电平时，启动定时器；而设定定时器／计数器T1为计数器，T1的电平由1到0时，计数器计数。

3.1 定时器设置

设置定时器的基本定时为50μs便可满足测量的精度要求。因此，可采用门控方式触发启动定时器，定时器T0的TMOD设置格式如下(控制字为9H)：



3.2 计数器设置

设定定时器／计数器T1为计数器，计数值为2。即当计数到1时，启动定时器；当计数到2时，中断计数器T1。同时停止定时器的定时；在中断方式，其计数器的优先级高于定时器T0。计数器T1的TMOD的设置格式如下(控制字符为5H)：



计数器的计数初值为0FFFEH，预置为：(TH1)=0FFH，(TL1)=0FEH。

3.3 软件程序代码

对于单片机所测得的频率信号，可经过预先的算法将其换算成相应的高电压值，然后通过数码管显示。高电压范围为0～20 kV，分压比为1：2000，其频率信号与高电压的换算关系式为：

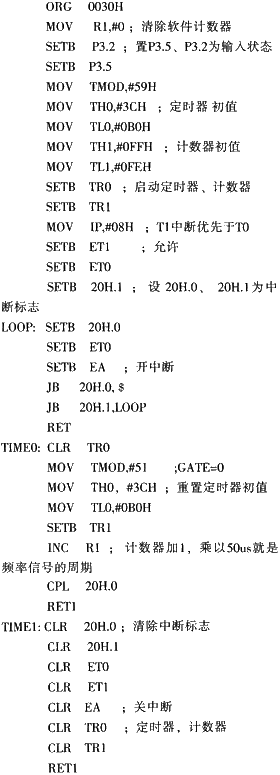

由于篇幅所限，本文只给出频率测量部分的软件代码，而省去了高电压值换算和LED数码显示部分的软件代码。其频率测量部分的软件代码如下：


4 结束语

电磁发射技术是一种极有前途和发展潜力的推进技术，是发射理论和技术领域的一次飞跃。它为解决人们对超高速、大质量发射的要求开辟了一条新的途径。本文结合电磁线圈炮高功率脉冲电容的高电压特点，并通过测量模型的建立，具体设计了一种实验电路，并给出了软件的编写方法。从实验结果来看，此高电压测量装置的性能完全达到了预期的效果，而且具有较高的测量精度和良好的抗电磁干扰能力。
