基于泓格I-7188EAD/8410的分布式平板硫化机组的监控系统设计

2.3.2 I-7000模块的选用
　　
主要模块为：I-7011PD可编程带显示的热电偶输入模块、I-7012F快速模拟量输入模块、I-7041隔离开关量输入模块、I-7042隔离O.C.门输出模块、I-7080频率/计数输入模块，其作用与I-8410选用的同类模块相同，在此不再赘述。
　　
3　软件设计
　　
3.1 I-7188EAD与I-8410之间的通信
　　
由于I-7188EAD与I-8410均具有控制功能，两者之间必须相互配合，协调运行才能使系统的可靠性提高，因此，本系统软件设计的关键便是I-7188EAD与I-8410之间的通信程序。需定义两者之间的通信方式、协议等，由于I-7188EAD与I-8410各自有RAM、ROM以及EEPROM，利于系统编程和存储一定的数据，在程序设计时，其通信的心跳信号是I/O信号，相互之间仅传送必要的控制信息并加以存储。在MiniOS7操作系统下、利用TC2.0以及各自的库函数编写。其流程图见图3所示。
　　

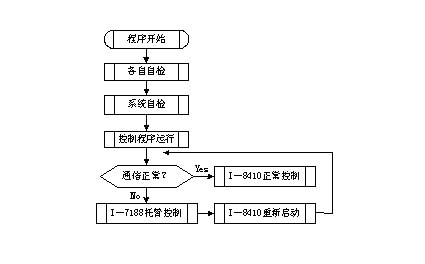

图3：I-7188EAD与I-8410之间的通信
　　
3.2 I-8410的控制程序
　　
I-8410的控制程序比较简单，由于泓格提供了大量的对相应模块控制的库函数，在用TC2.0编写时可以直接通用，给用户极大的方便。主要分为：模块初始化、数据采集与控制、数据分析、系统故障判断与提示（通过DO信号输出给外部指示灯）、数据通信等。
　　
3.3 工艺控制服务器程序
　　
在控制程序设计过程中，工艺控制服务器主要与I-7188EAD进行通信，我们采用了泓格提供的OPC服务器以及ActiveX控件，并采用了组态王组态软件，极大方便了上位机的编程过程。在服务器上安装有Windows2000操作系统、Microsoft SQL6.5，便于控制信息存放到企业管理MIS系统中，利于生产管理人员计划、统计。该段程序主要有人机交互界面设计、数据库存取方式设计、IE的发布与浏览设计、系统故障诊断设计、系统组态设计、数据库设计以及安全性设计（防火墙的设计）、报表设计、文件系统管理设计、文件输出管理设计（报表输出、打印、管理）等。
　　
4　应用体会与心得
　　
由于泓格的I-7188嵌入式网络控制器与I-8000嵌入式控制模块均有具有独特的双看门狗安全设计，且和每个I/O模块有软件看门狗互锁，并有专用的稳定的MiniOS7操作系统，大幅提高系统运行的安全性和可靠性，同时系统采用控制器冗余、控制执行器复用，节约了投资成本，提高了企业和系统开发者的经济效益。本系统运行一年有余，一直比较稳定运行，使生产的橡塑制品质量提高、且次品率和废品率大幅度下降，提高了生产效率，降低了劳动强度，深受使用单位好评。总之，泓格的产品使系统集成者和系统使用者均可获得了良好的经济效益。
