串行通讯服务器介绍及串行设备的远程连接应用

3.4 串行口端口设置

波特率:19200(Compact PLC支持的最大通讯速率);
数据位:8;
停止位:1;
校验方式:Even;
Modbus地址:1/2/3。

4 系统通讯参数

4.1 通讯服务器设置

通过IE浏览器(首次进入通过默认IP地址192.168.0.233)进入通讯服务器配置页面。依据PLC串行端口的配置完成通讯服务器对应端口的配置，同时将三台通讯服务器的IP地址依次更改为84.19.79.X，以保证所有以太网设备在同一网段上。如图6所示。

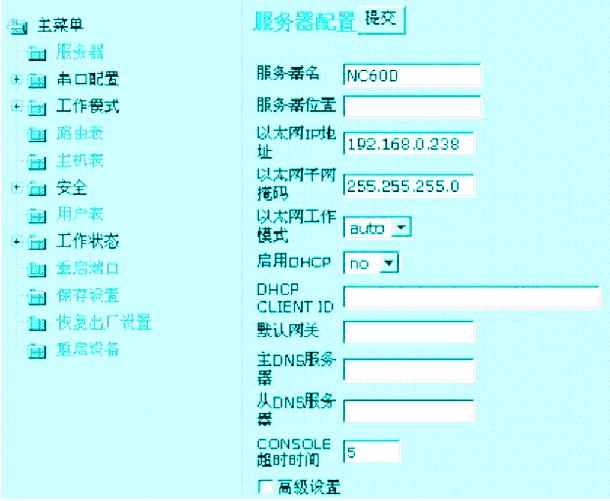

图6 通讯服务器配置页面

本系统IP分配和PLC设备对应为:

IP 地址 Modbus地址
84.19.79.181 1
84.19.79.182 2
84.19.79.183 3

4.2 上位机端口配置

安装通讯服务器端口驱动程序，对虚拟端口进行配置。图7所示主要配置好三个虚拟端口号以及所对应的通讯服务器(通过IP地址)和对应通讯服务器所支持的实际串行端口数量(本项目中为一)。

依次配置为:

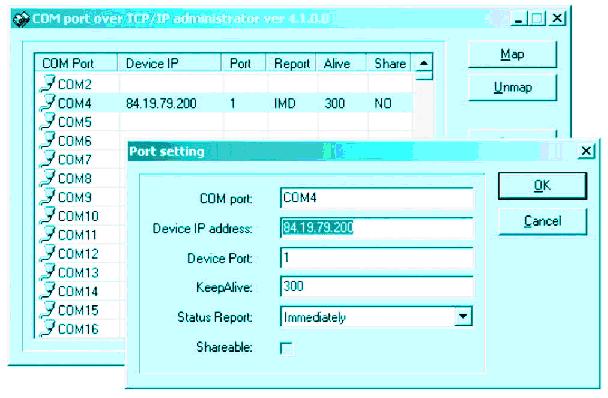

图7 通讯服务其端口驱动

COM4:84.19.79.181
COM5:84.19.79.182
COM6:84.19.79.183

4.3 SCADA配置

系统采用Ifix作为SCADA监控软件。在老系统中采用MB+方式通讯，采用的接口驱动为MMP，所以需要依据MMP配置表中的数据区域一一设置新的通讯驱动MB1。新的MB1配置如图8所示。在串行通讯口的配置栏中选择我们设置好的虚拟串行端口:分别选择COM4、COM5、COM6。系统地址配置参见附表。

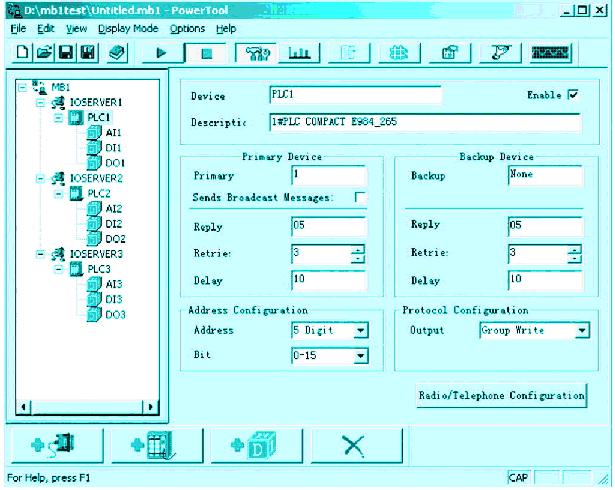

  图8 SCADA监控软件

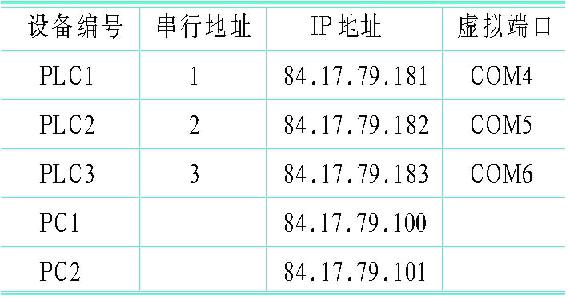

附表 系统地址配置



5 结束语

通过异步串行通讯服务器，我们非常方便的将已经处于淘汰阶段的老型PLC简单加入系统已有得以太网中，实现了与远方的上位监控系统实现了连接，消除了老系统硬件故障所带来的问题，恢复了系统的正常运行并且并没有改变任何操作人员的操作习惯和工作内容。该系统已经投入运行，通讯正常，响应迅速。

随着越来越多地现场设备以及总线设备融入系统的要求，利用串行服务器的透明解决方案也不失为一种性价比极高的解决办法，尤其是解决总线设备之间的互联问题。
