BANNER传感器应用举例：微电子生产过程控制

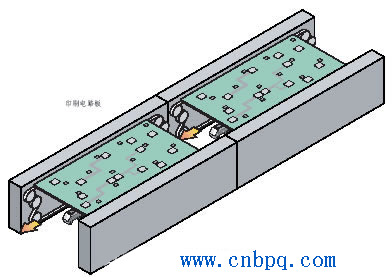

■印刷电路板检测
应用：在传送带上检测印刷电路板的到位
传感器型号：VS1AN5CV10
应用举例说明：VS1系列聚焦式传感器安装于传送带底部，检测印刷电路板的到位，VS1焦点位置具有较高的过量增益，可忽略印刷电路板上不同颜色的影响。

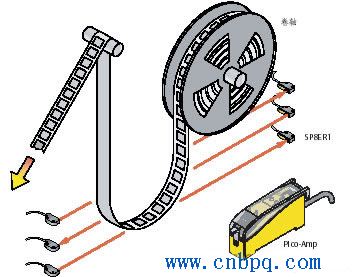

■带松控制
应用：控制卷轴电子元件的速度，进行带松控制
传感器型号：使用三对SP8ER1发射器/接收器配用三只PICO-AMP系列放大器MD14BB6
注意：为了简便起见，如图只标出一只放大器
应用举例说明：由三对对射式传感器监控带子位置，传感器信号转化为带子输送速度，MD14放大器具有不同调制频率，可防止相邻传感器之间的相互干扰。

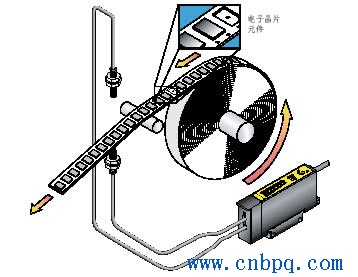

■元件丢失检测
应用：检测塑料卷轴中表面贴装电子元件的丢失
传感器型号：D12SN6FP配用对射式塑料光纤PIT46U
应用举例说明：表面贴装电子元件馐在塑料卷轴中，当元件到位时，遮挡对射式光束，当元件丢失时，对射式光束穿透塑料包装，传感器发出报警信号。
