一种基于便携式PC的数据采集系统

2.4  数据采集模块软件实现

为了便于软件的编写和调试、控制算法的改变和分析使用，软件采用了模块化结构。系统软件由主程序、子程序、中断服务程序组成。与硬件设计相对应，系统的软件共分两大部分，一部分是主程序控制模块，它是系统的监控程序，是整个软件的基础，定义了系统的工作方式及流程，完成对系统资源的管理，直接面对系统的硬件，以中断方式工作;另一部分是硬件电路所要能实现的各功能模块，该部分是整个软件的主体，主要实现X方向以及Z方向的振动的数据采集，同时根据这些参数依据控制算法完成数据处理，并当符合报警条件时能够发出报警信号。

2.5  硬件电路调试

为了验证硬件的可行性，需要对其进行测试。首先对信号调理电路、DSP控制器分别进行了简单测试，同时软件调试使用C24xXDS510硬件仿真器，在 “CC’C2000”程序仿真环境中进行。在保证仿真器与实验板(控制板)之间连接正确情况下，对实验板(控制板)实现联调。

3  测试系统数据采集与处理软件

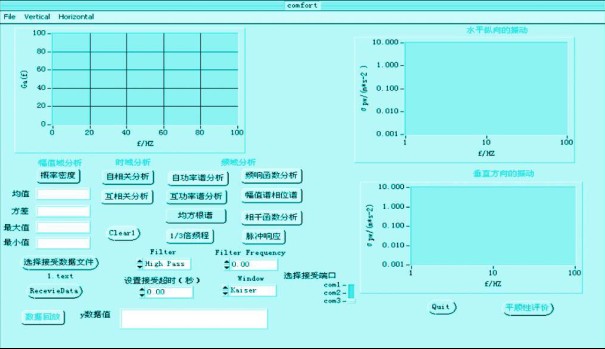

便携式PC机上的软件Lab Windows/CVI，具有用户界面简洁明了，数据采集软件操作简单及数据处理软件功能强大的优点。软件在Windows操作系统下运行，打开可执行文件之后，在便携式PC机上，显示出用户操作界面，用户要进行各种数据分析，只需要点击相应的按钮即可。软件上不仅显示了试验的实时数据，还可以进行数据回放。数据的接受，存储，只需要进行响应的按钮和菜单操作即可，操作十分简单。GUI(图形用户界面)见图5。


图5     数据采集与分析软件

4  结束语

本文主要设计了由TI公司的DSP芯片320LF2407A构成的数据采集模块，加速度传感器ADXL105能够实现在水平方向和在垂直方向的两路振动信号的采集。DSP芯片能够顺利的把加速度传感器的输出信号，通过信号调理电路调制，完成A/D转换之后，通过串口和便携式PC实时通讯。
