双路CCD高精度线纹位置实时监控系统

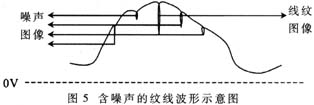

除了硬件中采取抗干扰措施外，还有必要利用软件进行毛刺噪声的剔除。因为有用信号所造成的图像楔形部分一定比干扰信号造成的楔形图像幅度差大得多，因此采取的办法是将整个波形中各个毛刺的最大幅度与最小幅度之差进行比较，其中最大的一个，就是我们所要寻找的线纹。 整个系统的位置测量精度达±9μm，测量范围在相对零位时为±5mm，采样速率CCD帧频可达100Hz，即204.8kHz的采样率。整个程序包括系统自检、数据采样、处理，耗时约350ms，可完成零位校准、尺寸定标、误差限值的自动保存等多项校准功能。
