基于AD9481芯片的毫米波雷达信号采样系统设计

在AD控制的逻辑状态机中，rday、ddav通过使能可产生rclk和dclk信号，rclk和dclk两个信号均为20MHz，相差为360 度，且通过使能产生的FIFO使能信号，为低电平有效，保持时间为50ns五，也就是频率为20MHz的信号，A口FIFO与B口FIFO的读使能信号完全反相，但读时钟相同，实际上，dclk比rclk晚一个周期。

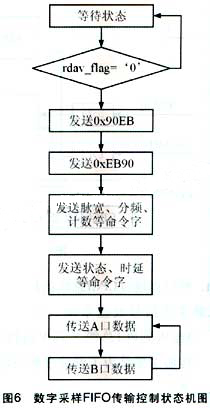

在数字采样的FIFO传输时，为了后端信号处理得方便，可在每帧数据上附加帧头：“0x90EB EB90”，这样可以明确表明帧的起始位置，防止错误数据影响后端信号的处理流程，这些信号的脉宽、分频、计数命令和状态、时延命令都是16bit的，均可在两个时钟周期内传输完毕，并可用于表明数据传输和雷达工作的状态。

结束语

在系统设计完成后，可首先采用正弦曲线拟合法对ADC的动态性能进行测试，笔者的测试结果和理想的正弦曲线相比，其误差在较大点数的采样后趋于平稳，误差为10 -4V级别，可以认为，采集系统的精度是很高的。此后，笔者又采用FFT方法对ADC系统的频域性能进行了测试，测试结果表明，双通道数字采样系统具有较好的信噪比和有效位数，此外，在双通道数字采样的测试中笔者还对雷达的发射波形进行了采样，雷达发射波频率从100MHz逐渐降低到0MHz，然后从 0MHz再上升到100MHz，采样结果表明，本系统的数字采样具有良好的采样性能。
