基于Nios Ⅱ的嵌入式高速逻辑分析仪

5 结束语

本设计通过在Cyclone芯片中嵌入软CPU、数字PLL、FIFO和UART，实现了单片式 8路高速数字信号分析仪。可用键盘改变采样速率，满足对不同速率的数字信号进行采样；用点阵式LCD显示所采集的8路数字信号；也可通过串口将采集的数据传输到PC机进行存储、处理和显示。本设计的时钟频率最高可达250MHz(CycloneⅡ芯片所支持的最高工作频率)，从而可以对8路波特率为 50Mbs的数字信号进行采集与显示。

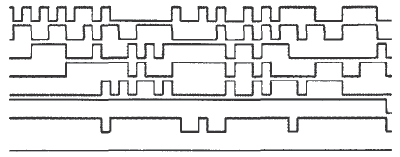

图5 PC机显示的8路数字信号波形

图5是通过嵌入式逻辑分析仪采集后，通过串行通信口送到PC机，在PC机屏幕上显示的8路数字信号实拍照片。

本文作者的创新点是：在Cyclone芯片中嵌入软CPU、PLL和FIFO．实现了CPU与FPGA的无缝连接。利用软CPU接收键盘的信息、驱动LCD和与PC机进行数据传输：利用芯片中PLL将低频时钟转换为高速时钟。并利用芯片中FIFO完成了对高速
数字信号采集与缓存。

本论文所涉及的内容仅仅是一种探讨性研究，有一定的学术价值。不是产品设计，故谈不上经济效益。

作者：王振宇      来源：《微计算机信息》(嵌入式与SOC)2009年第8-2期
