无线IP视频监控应用即将井喷，Blackfin助您赢得先机

典型应用案例分析

应用案例一：合肥优视科技3G无线视频监控产品方案

合肥优视嵌入式技术有限责任公司（简称合肥优视科技）的BVWVS2007 3G无线视频监控方案是该公司的成熟产品，该方案提供了丰富的功能特性，是无线视频监控摄像机等产品的完整、成熟的解决方案，该方案采用了性能强大的双内核ADSP BF561处理器。

随着并行处理的优势越来越明显，多核架构已经成为业界公认的未来嵌入式处理器的主流，而BF561就是这样的典范，该处理器目前已经成为包括无线IP视频监控等中高端应用的广泛选择。BF561具有两个高性能DSP内核、灵活的高速缓存架构，以及增强的DMA子系统，适合执行复杂的控制和信号处理任务，同时保持高速的数据吞吐率。此外，Blackfin处理器的动态电源管理能力显著降低整个功耗——这对采用BVWVS2007方案的电池供电产品来说非常重要。BF561处理器使合肥优视的BVWVS2007方案实现了可变分辨率及目标跟踪等高级特性，同时由于高性能及高集成度，在材料清单成本上也极具吸引力。在该方案中，BF561的双内核分别用于实现运行uClinux嵌入式操作系统、用户交互控制和视频编码算法等，该方案在CIF分辨率下利用H.264编码实现了两路视频压缩编码，实现了双码流，一路低码流用于无线视频传输，另一路高码流则本地存储到SD卡/NAND/SATA硬盘，充分发挥了该处理器的双核性能优势。在无线视频监控这样典型的窄带传输应用系统中，Blackfin的H.264 编码器在30~100kbps的低码流下所表现出来的优异的图像压缩效果，是目前最核心的竞争力。

对于大批量的中端视频安全监控市场，性价比是最关键的因素。BF561处理器在强大的单芯片上实现了双内核的数字信号处理与控制处理的完美结合，不仅满足了产品的性能目标，同时也提高了解决方案的性价比。目前，该公司可以针对客户的需求提供多种成熟的无线视频监控方案，包括针对单路CDMA、EV-DO、EDGE、TD-SCDMA、WCDMA以及WiFi无线局域网的H.264视频监控的完整方案以及4路的公交车移动监控DVR/DVS系统方案等。随着中国的视频安全监控市场的需求不断增长，合肥优视的BVWVS2007方案可以帮助中国无线视频监控制造企业快速引进基于Blackfin处理器的成熟稳定的先进产品方案。

图1：合肥优视基于ADSP BF561的系统解决方案框图。

合肥优视科技有限公司市场经理黄宁：“Blackfin处理器使合肥优视科技的产品实现了可变分辨率及目标跟踪等高级特性，并在单芯片上提供了无线视频监控所必需的H.264视频压缩编码、双码流、传输和存储，同时由于高性能及高集成度，在材料清单成本上也极具价格吸引力。”

应用案例二：亿维东方“软件＋硬件”交钥匙整体方案

亿维东方(Emvideo)推出的“软件＋硬件”交钥匙的WiFi无线视频监控整体解决方案基于BF536＋BF561的双处理器架构，方案硬件结构图如图2所示。其中BF536处理器作为主处理器，除负责完成音频编码、远程控制以及用户交互控制等一些基本的管理与控制外，还负责嵌入式操作系统uClinux的运行，以及先进的智能视频分析功能，可以完成安防、人体行为、智能交通等多项智能视频分析。双核BF561作为协处理器负责视频编码算法，其强大的视频处理能力使得该方案实现了H.264基本类@Level3.0和MPEG4 D1+CIF双码流的支持，未来更将可能扩展到支持H.264 D1+CIF的双码流。两个处理器之间通过高速同步串行接口通讯，视频信号首先进入BF561处理器，采集编码后的码流发送到BF536处理器，然后通过网络发送到客户端进行解码显示。

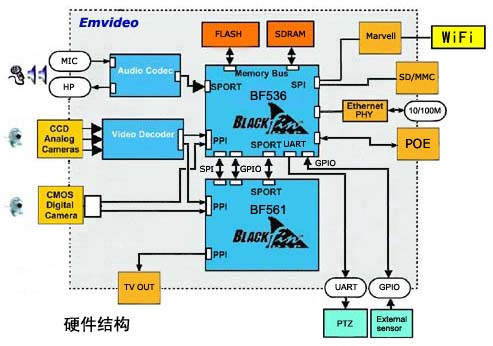

图2：采用Blackfin BF536和BF561的解决方案硬件结构图。

图3：软件方案结构图。

该方案采用了先进的背景建模方法，能有效地克服光线变化、树叶摆动以及水面波纹等背景对前景目标分析产生的干扰，实现准确的前景检测，同时在目标跟踪上采用了独特的优化算放，实现了在入侵检测(包括区域警戒、绊线检测)的应用上超过90%的准确率。而所有这些都是基于BF536＋BF561双处理器的硬件架构所具有的强大处理能力来实现的。

该方案的智能视频分析功能由亿维东方公司自主开发，独特的算法和丰富的智能视频分析技术开发经验确保实现客户的智能识别应用需求，并为客户提供包括软件升级在内的完善服务。由于智能视频识别应用目前并没有任何可循的需求标准和测试标准，因此视频分析方案通常需要针对客户的应用特点和需求进行方案优化，这是传统的MCU+ASIC方案所难以实现的，而基于Blackfin处理器的软件实现方案可以方便地进行这种“定制化”的优化设计。

该方案的软硬件都经过了应用验证，目前已经由多家客户进行生产，目标应用将主要是政府行政效能监测、教育系统等行业用户。此外，亿维东方还可以向客户提供包括客户端程序在内的全套方案。
