TMS320VC5421与CF存储卡的接口实现

4 TMS320VC5421与CF卡的硬件接口

TMS320VC5421对外有I/O、程序和数据3个并行的16位访问空间，分别由对应的空间选择信号线选通。本硬件电路选用TMS320VC5421的I/O空间与CF卡接口，采用数据线分时复用方式。

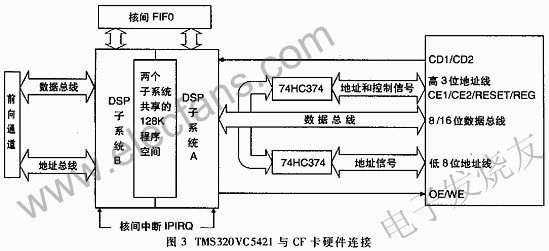

如图3所示，本电路使用DSP子系统A与前向通道相连。DSP子系统A对采集到的数据进行实时处理，完成数据的实时处理后，通过核间的3种数据传输方式将采集到的数据发送到DSP子系统B中，并且通过核间中断IPIRQ通知DSP子系统B可以存储CF卡。



4.1 CF卡即插即用的实现

（1）硬件提供判断条件。CF卡为了实现即插即用的功能，在自身电路上提供了两个用来检测CF卡是否存在的管脚（CD1、CD2）。CD1和CD2的有效电平为低电平，即当主机检测到与其相连的CD1和CD2两个管脚同时为低电平时，可判断出CF卡与主机相连；当主机检测到与其相连的CD1和CD2有一个管脚不为低，则可判断出CF卡未与主机相连。

（2）软件实现。首选定义全局变量（如：IsExist）用于记录CF卡是否与主机相连，当IsExist为0时表示CF卡未与主机相连；当IsExist为1时表示CF卡与主机相连。其次在每次操作CF卡时检测CF卡的CD1和CD2管脚。当检测到CD1和CD2管脚为低电平且IsExist为0时复位CF卡，重新检测CF卡的FAT表统计还剩余多少空间可以分配，检测完FAT表后置变量IsExist为1。当检测到CD1和CD2管脚为低电平且IsExist为1时，继续CF卡的正常操作。当检测到CD1和CD2为高时，停止CF卡操作，置变量IsExist为0。

4.2 文件的存储

向CF卡创建文件的流程如图4所示。在CF卡初始化后（包含CF卡上电复位和统计剩余空间等），DSP向CF卡存储数据的核心部分就是首先向一些必要的寄存器填写必要的信息，如向扇区号寄存器填写读写数据的起始扇区号（LBA地址）和扇区数寄存器填写读写数据所占的扇区个数等。然后向CF卡的命令寄存器写入CF卡操作的命令字，如写操作则向CF卡的命令寄存器写入30H，读操作向CF卡的命令寄存器写入20H等。
