基于DSP的焊接电流检测系统设计

2.3 按键设置软件设计

装置的按键设置程序软件采用中断和查询相结合的方法，如果有按键按下，便会产生中断信号，进入中断程序，然后查询是哪些按键按下，进入相应的功能程序。为使按键可靠工作，采用延时去“抖动”以防误操作。按键设置的流程图如图4所示，其中的延时、读键、选择和设置的子函数定义如下：

void delaykey(uint t)； //专门为按键设置的延时函数
void rdkey(void)； //读键子函数
void select(void)； //选择子函数，用于参数显示、翻页设置
void set(void)； //按键设置子函数，控制参数类型以及下限设置



3 检测系统试验

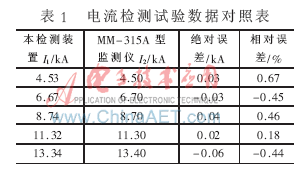

测试在SK3－Ⅱ微电脑电阻焊机上采用飞焊的形式进行，参照检测仪表为日本米亚基株式会社的MM－315A型焊接监测仪。表1为检测试验数据对照表。



由试验结果分析可知，本电流系统试验测得的焊接电流与用MM－315A型焊接监测仪测得的焊接电流相比较，其电流值最大相对误差为0.67%。

本文电流检测系统采用DSP进行数据采集、计算和显示，它解决了以往电流检测计算时间长的问题，它在检测过程通过温度传感器进行温度的软件补偿，并进行去零初值处理，使系统具有更高的检测准确度。焊接电流的检测试验中，将本系统与日本米亚基株式会社的MM－315A型焊接监测仪进行对比测试，结果表明，两种仪器的最大检测误差为0.67%。
