基于软核处理器的二频机抖陀螺信号处理系统

时间：11-18 来源：互联网点击：

4．2 A／D转换和D／A转换部分

A／D转换部分负责采集温度、光强、控制电压等模拟信息，同时采集陀螺内部温度，实现温度补偿，该系统选用ADS8344。ADS8344是一款高性能、低功耗的16位的A／D转换器，内有高精度基准电压，最大采样频率为100 kHz，信噪比达84 dB，包含8个单端模拟输人通道(CH0～CH7)，参考电压VRFF范围为500 mV"VCC。ADS834通过三线SPI接口与Nios II处理器通讯。为了控制环形激光器的工作电流，D／A转换部分采用具有双路输出的12位D／A转换器AD5322，该器件具有超小体积，超小功耗的特点，完全与Nios II处理器SPI接口兼容。

5 实验及结论

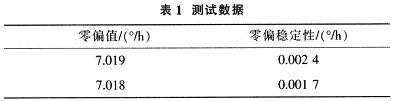

按照上述设计结构，研制以嵌入式软核处理器Nios II为核心的二频机械抖动激光陀螺信号处理系统，并对某型国产二频机抖陀螺进行实际测试，测试数据如表1所示。

经长时间测试检验，系统运行稳定可靠，能够有效控制与监测陀螺的运行工作参数，达到预期设计要求。
