TKScope嵌入式仿真开发平台介绍

2. 多集成开发环境(IDE)的支持

TKScope与全部主流IDE环境无缝嵌接，TKStudio，zig—Logic，CCS，Keil，ADS，RealView，IAR，AVRStudio等。

TKScope高度平台兼容性允许用户选择最适合的集成开发环境，这种特性在当前的嵌入式开发中非常关键。因为不同的项目或项目中的不同部分对IDE有着不同的要求，用户会根据需要选择不同的IDE进行开发；如果仿真硬件不支持当前选定的IDE平台，更换IDE平台将造成巨大的时间延误。

3．硬件自检功能

TKScope带有硬件自检功能。在仿真任意一种芯片前，都可以启动硬件自检。自检程序根据当前要仿真的芯片，对需要使用的硬件进行全面检查，检查的硬件范围包括主机、连接电缆、POD头和目标芯片的验证等。自检的结果通过屏幕显示给用户，用户可以准确的了解当前目标系统是否存在问题以及问题出在何处。

4．模块化硬件设计

TKScope仿真开发平台采用标准模块化设计，具有高度兼容性。只需极少的POD添置即可覆盖仿真全部芯片，节省您的POD购置费用。

例1：只需一款POD一8051Hs就可同时仿真如下不同厂家不同封装的芯片：

P89V51RD2，标准8051，PLCC44和DIP40封装；
P89C554，标准8051，PLCC68封装；
DS89C430，增强型8051，PLCC44和DIP40封装；
W79E548，增强型8051，PLCC68封装。

例2：只需一款POD—ARM—JTAG一DP20就可仿真全部ARM芯片。包括Correx系列。

5．多种测量分析工具

TKScope嵌入式综合仿真开发平台提供优质仿真性能，内嵌多种测量工具，让您的开发更加得心应手。

◎专业逻辑分析仪，zlgLogic高级软件全面支持

·最大64路输入信号，200M采样速度，1MB存储深度。
·创新的触发测量方式和崭新的分析测量手段，令测量更加简单快捷。
·可设置边缘／电平／总线等基本触发方式和高级复杂触发方式，方便易用。
·人性化软件轻松完成信号测量、触发设置、动态帮助、软件升级等功能。
·内部32路缺省仿真MCU信号，参与显示和触发。
·仿真模块和逻辑分析仪模块紧密关联，可同时独立运行或停止。
·多文档结构可让您在测量的同时观察和比较其他数据。
·强大的数据导出功能支持对测量信号进行二次分析成为可能。
·柔性频率设置突破传统的1、2、5进制，使得测量更加精确。
·动态升级的硬件算法使您的测量手段与时并进。

◎内嵌多种专业分析工具，协助改善程序结构，优化代码性能·代码／数据覆盖分析，最大512KB容量，运行中结果可见。

·代码／数据性能分析，最大512KB容量，运行中结果可见。
·轨迹加彩显示，最大512KB容量，运行中结果可见。
·超级代码跟踪，最大512KB容量，位同步时间记录和PC记录，SFR和R0一R7记录。
·复杂断点设计，包括数据读写操作断点，地址范围判断断点，堆栈溢出断点等。
·时间断点功能，最大600小时／10ns精度，方便用户特殊仿真要求。

用户在ARM内核仿真中，会遇到各种异常情况导致仿真无法进行，或仿真功能无法满足要求，主要原因是仿真器功能不全。针对用户的问题，TKScope系列在以下几个方面进行了功能强化，协助用户解决ARM仿真中遇到的各种异常问题。

1 支持多种类型ARM内核

TKScope支持全系列ARM内核的仿真，包括Cortex系列，同时支持Thumb模式。

目前，TKScopc支持ARM内核种类如下：ARM7TDMI、ARM7TDMI-S、ARM7EJ-S、ARM720T;ARM9TDMI、 ARM920T、ARM922T、ARM926EJ-S、ARM946E-S、ARM966E-S；Cortex-M1／M3／A8；PXA255、 PXA270。

TKScope后续支持ARM1O、ARM11、Cortex-R4等内核。

2 无缝嵌接多种主流IDE环境

TKScope仿真ARM内核，无缝嵌接当前多种主流IDE环境，如Kei1、ADS、IAR、CCS、TKStudio等，并具备其高级调试功能，保持您的开发平台始终如一。

3 支持任意类型Flash器件编程

TKScope支持片内／片外Flash在线编程／调试，片外Flash支持多种接口类型器件，如 NOR／NAND／SPIFlash。TKScope驱动提供绝大多数常用Flash器件的编程算法文件，同时公开Flash编程算法接口，支持用户自行编写、添加Flash算法文件。

用户可通过TKScope驱动中的[程序烧写]界面，添加需要仿真的Flash算法文件。同时，TKScope提供独立的在线编程软件K-Flash，支持Flash器件的烧写、读取、擦除等操作。K-Flash软件支持bin、hex、elf等多种类型文件的烧写。



4 支持无限制数量Flash断点

在ARM内核中，一般只支持2个硬件断点。TK-Scope支持无限制数量的Flash断点和RAM断点，突破硬件断点数量的限制，让用户调试更加方便。 TKScope采用同步Flash技术，快速刷新Flash断点，如同 RAM调试一样快捷；而且，多个Flash断点只执行一次编程操作，不会出现每次继续运行都重复编程Flash断点的现象，大大节省了用户调试的时间。

图4中，选中①，则可实现RAM中无限制断点调试；选中②，则可实现Flash中无限制断点调试；选中③，则Flash断点不会重复编写，加快Flash 断点调试速度。一般情况下，上述3项全部选中，可以保证用户方便快捷的调试。例如，用户选择在Flash中调试，程序中设置10个断点，那么进入调试状态之后，执行全速运行操作，则出现图4所示的进度条，提示编程Flash断点。



TKScope仿真器只执行上述一次编程Flash断点的过程，遇到断点停止，然后继续运行时，不会再重复出现上述编程Flash断点的过程。

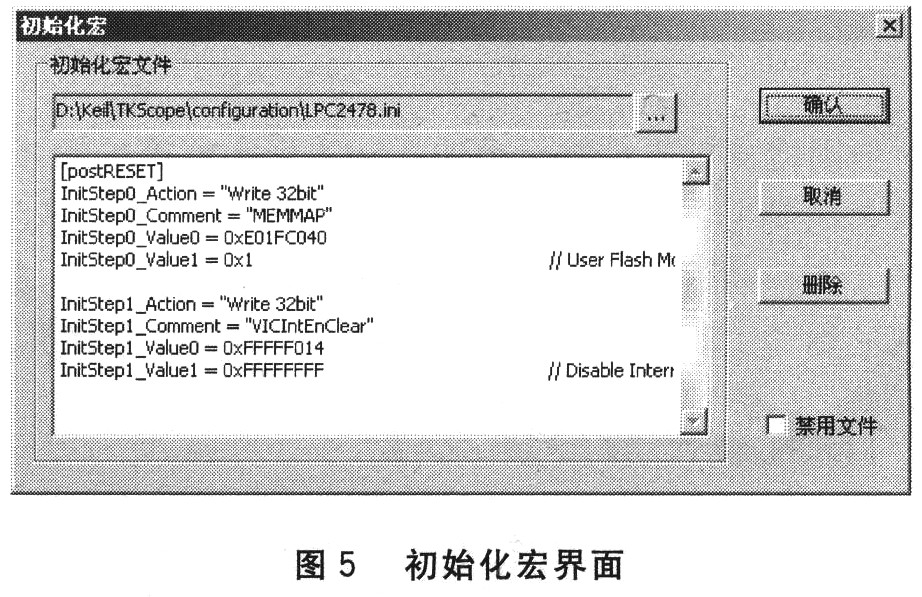

但是，目前市面上几乎所有的ARM仿真器都是重复编程Flash断点的。也就是说，程序执行遇到断点停止，再次运行时，Flash断点编程过程会再执行一次。这样，程序中设置有10个断点，使用TKScope仿真器可以节省9次编程Flash断点的时间，大大提高用户仿真效率。5提供完善的初始化文件 TKScope内置全面的初始化文件解释执行器，可在复位前后／运行前后／Flash下载前后进行灵活的系统设置，包括寄存器设置／ARM初始化／时钟设置／延时／信息提示等操作。初始化文件是保证ARM芯片正常运行的至关重要的组成部分。TKScope打破基于内核仿真的设计理念，实现基于芯片的仿真模式，结合芯片的功能特点，提供完善的最佳的初始化文件。
