夏光：OTDR的现场使用

DR，损耗点台阶对因的横轴长度除了与测试脉宽有关外，还与损耗点的大小有关。损耗小，台阶对应的横轴长度就较短，损耗大台阶对应的横轴长度就长。

       测试时，脉宽的选择受仪表动态范围约束，测试距离长、损耗大就应当选择宽脉冲，动态范围大。反之就尽量选择窄脉冲。

       当两个故障点相距较远，或者只有一个故障点时，故障的现象和定位比较容易测试，但是在两个故障点相距较近时，其距离小于反射峰的宽度时，两个故障点就不易辨认了。

对测试现象分析

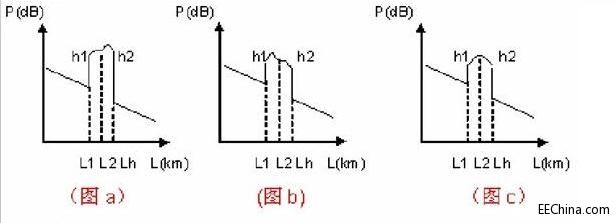

图(a) (b)（c） 中，第一第二故障点均为似断非断故障。在曲线反映吃反射峰的高度，h1与h2不同状态。

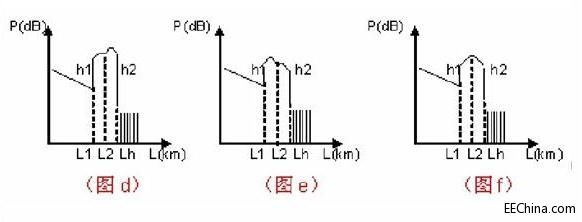

图(d) (e) (f) 中第一故障是似断非断，第二故障是彻底断开。在曲线中也是反映出反射峰高度h1与h2不同状态。

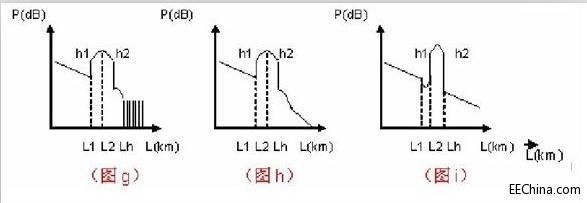

图（g）中第一故障点似断非断，第二故障点册地断开（无反射峰）。

图（h）中第一故障点似断非断，第二故障点增大。

图（i）中第一故障点增大，第二故障点似断非断。

图（j）中第一故障点增大。第二故障点彻底断开（有反射峰）。

图（k）中第一故障点增大，第二故障点彻底断开（有反射缝）。

图 （l） 中第一故障点和第二故障点都是损耗增大。

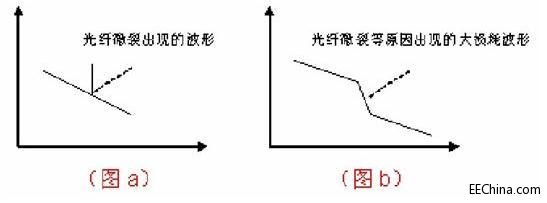

用OTDR测试光纤线路出现的波形

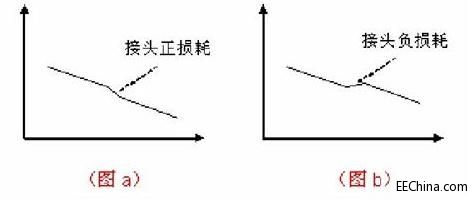

光纤接头损耗正常出现的波形

光纤接头不正常出现的波形

（来源：深圳市夏光通信测量技术有限公司）
