携式直流单双臂电桥

内附检流计

（1）灵敏度检验：在规定的供电电压设基本量程内，测量时先使电桥平衡，使检流计指针指零。然后改变桥臂电阻a％，检流计指针偏转应不小于1小格（a──准确度等级：单桥 0.2，双桥0.5）。

（2）阻尼时间：断电后，指针应在不超过4秒的时间内停止。

（3）电流常数：小于5×10－7安／毫米。

（4）机械调零：调整（旋动调零器）检流计机械调零器，指针应左右移动大于5格。

耐压试验

在环境温度+15℃～25℃，相对湿度不大于80％的条件下，电桥电路与外壳间的绝缘强度，应能耐受频率为50赫，500伏的正弦交流电压，历时1分钟不击穿。试验时，升压、降压速率约为100伏／秒。

维护修理一

1．当测量低值电阻时，工作电流较大（达3安左右），可接入20安／时以上的蓄电池或直流稳压电源。

2．在测量电感、电路（电机，变压器等）的直流电阻时，应先按下“B”按钮，再按“G”按钮；断开时，先松开“G”，后松开“B”。

3．使用双桥时，“B”按钮应间歇使用，以避免浪费电源。接线柱到被测电阻间连接导线的电阻不得大于0．05欧。

准确度等级

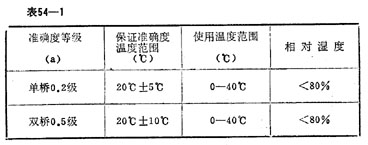

准确度等级：见表54－1。



非基本量程和允许误差

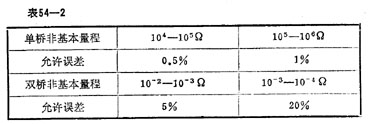

电桥的非基本量程和允许误差，见表54－2。



维护与修理二

1．电桥放置时间较长而重新使用时，应将各旋钮开关转动数次，以使接触良好。同时进行电桥绝缘电阻的测试（电桥所有端钮与外壳间的绝缘电阻不应小于50兆欧）。

2．电桥应存放在10℃－40℃，相对湿度不大于80％的且不含腐蚀气体的环境中，使用时应轻拿轻放，搬动时应锁闭内附检流计（检流计连接片放在“内接”位置）。较长时间不使用时，应将内附电池取出。

绝缘电阻：用ZC25－3型兆欧表检验，电桥所有端钮与电桥外壳间的绝缘电阻不应小于50兆欧。

该电桥采用密闭箱式结构。平滑调节臂、单双桥比例臂、检流计、工作电源和标准电阻均装于一块金属面板上。所有电阻元件均采用优质漆包锰钢漆包线，以无感式绕于高频瓷管上，并经过严格的人工老化筛选，从而保证阻值稳定可靠。设计时考虑到使用方便。可从电桥面板上的平滑调节臂示值和倍率档示值直接读出被测阻值。
