iPhone4S决信号接收灵敏度解决方案

注3）编辑部在日本D-CLUE Technologies的协助下，以iPhone 4S的功率放大器IC为中心实施了分析。在高通RF收发器IC与天线之间，主要连接着四块IC。配备多块IC的原因是为支持多个频带种类。从IC型号可以判断，支持的是以下频带种类：au、NTT DoCoMo、软银三公司使用的2GHz频带、au和NTT DoCoMo使用的800MHz频带，以及称为"白金频带（Platinum Band）"的900MHz频带。各手机服务运营商力争获得"白金频带"的原因之一估计就在于能够在iPhone 4S上使用。

　　今后，NTT DoCoMo先行导入的LTE（Long Term Evolution）必须要安装MIMO（Multi Input Multi Output）。尤其是可通过两根天线发送两种数据的"2×2 MIMO"，必须要安装两个收发器。

　　新一代iPhone要支持LTE的话，两根天线的安装问题已随着iPhone 4S实现接收分集而解决，但包括功率放大器IC在内，RF收发器IC的封装面积将达到现在的约两倍（图6）。另外，由于有两倍数量的功率放大器IC同时驱动，因此耗电量也将上升到两倍。

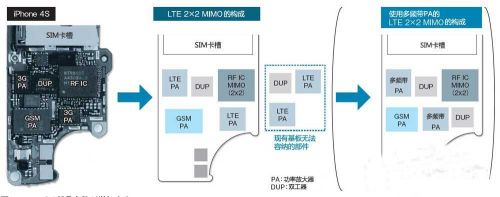

　　图6：支持LTE的话部件数量将增加

　　iPhone 4S要增加新一代通信功能LTE 2×2 MIMO的话，功率放大器的数量将会增加，以目前的基板尺寸无法容纳。（摄影：中村 宏）

　　目前可以采取的对策就是使用支持多频带的功率放大器IC技术。不过，要想实现与iPhone4S相同的连续通话时间，只能将机壳尺寸加大两圈、增加电池容量。如果史蒂夫·乔布斯还在世的话，是否会允许新一代iPhone比现行机型大两圈？还是新一代iPhone会为我们展示出更大的革新？
