一种高性价比等精度数字频率计方案设计

4 测试结果

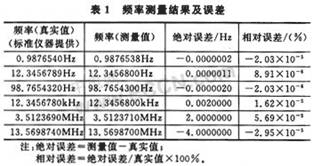

笔者在实验室使用RIGOL-DG1015DDS信号发生器校准。通过修正单片机时钟偏差，22.118 4 MHz的12分频为1.843 2 MHz，对1 843 200 Hz修正86.95 Hz后带入程序计算，整数频点测量结果可以达到和信号发生器完全一致，接近零误差。特针对一些非整数频点进行测量，结果如表1所列，误差达到10-7数量级，与理论值一致。



由于系统采用的是单片机机器时钟作为基准信号时钟，基准信号频率较低，使得测量精度不高；如果采用外部更高频基准信号做时钟信号，精度还可进一步提高。

结语

将等精度频率测量原理巧妙地用MCU+CPLD 实现，设计了一种低成本、高性价比的频率计方案。MCU选择STC89C52RC，CPLD选择Atmel公司的ATF1504AS，实现了宽范围高精度的频率测量。该方案具有结构简单，成本低等优点，具有广阔的市场前景。

作者：田开坤，刘颖 (湖北师范学院 电工电子实验中心，黄石 435002)
来源：单片机与嵌入式系统应用 2010年01期
