关于石英晶体振荡子的技术术语

晶体振荡子是利用晶体特有的压电现象，是可以从机器的谐振中产生一定频率的元件。

随着集成电路技术的进步，以前只能用大规模计算机系统才能处理的各种机器控制，现在也可以使用1个IC或LSI进行控制。IC、LSI的操作中，时钟基准信号不可欠缺，晶体振荡子可以生成时钟，并且具有高波段稳定性、无需调成、小尺寸的特点。

现在，晶体振荡子被广泛应用于卫星通信、移动通信机器中，也用于汽车、电视机、电脑、甚至是DVD机器等信息家电领域。可以对应各种不同用途。

共振频率

在石英晶体的共振特性中，共振频率是两点阻抗变为电阻时的较低频率点。

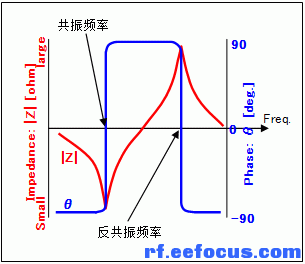

图.石英晶体共振特性



阻抗Z变为电阻元件时，两点之间的频率。在这两点上，相为0。

其中频率较低的点称为共振频率。另外一个点称为反共振频率。 等效电路

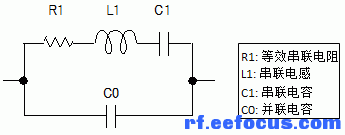

下图所示的是由电阻、电感和电容组成的石英晶体的共振特性。R1在等效电路中称为等效串联电阻，是石英晶体的重要特性。



等效串联电阻 (R1)

石英晶体等效电路串联支路中的电阻。

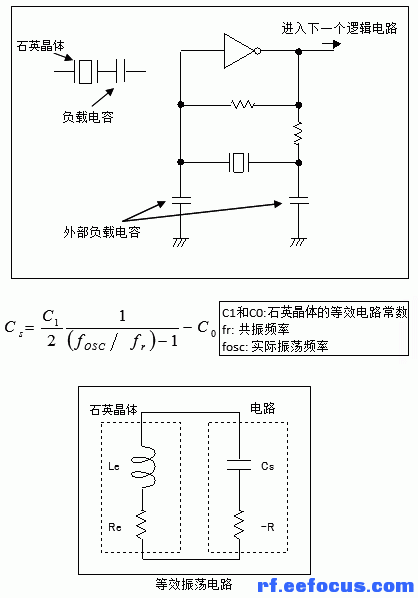

负载电容 (Cs)

让石英晶体具有负载共振频率的电容。
