ADC 接地问题

　　AD视为模拟器件，铺地在模拟地上，模拟地和数字地在总电源处相连。这一点上很多人都不能理解。
　　ADI的资料强调：
　　


　　模拟和数字电路应该分开接地，2个地在电源处一点相连。
　　

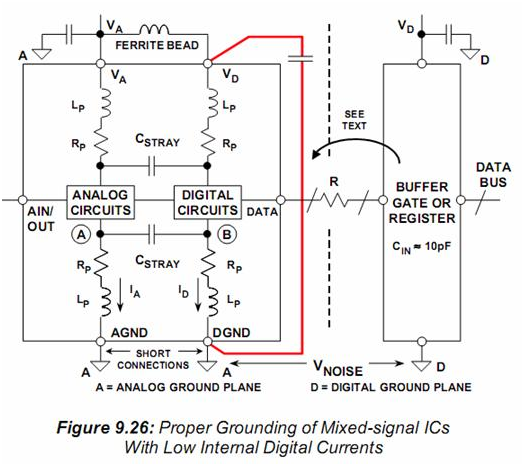

　　但是AD和DA都应视作模拟器件，如上图和数字部分连接。

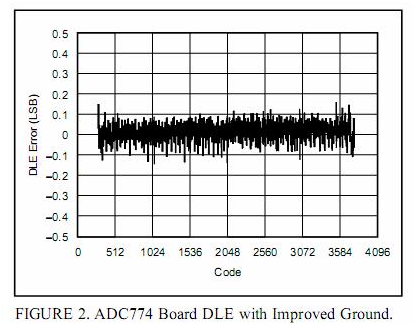

　　TI的很多资料也说明连接ADC到模拟地，并且是一个低阻抗的模拟地。一层专门的模拟地最佳。下图是2个图做比较。
　　


　　


　　DLE：differient linearity error。
