采用UCC3817控制IC设置PFC升压调节器

摘要

从理论上说明如何使用采用UCC3817控制IC的电流感应变压器设置一个PFC升压调节器。

1. 原理图

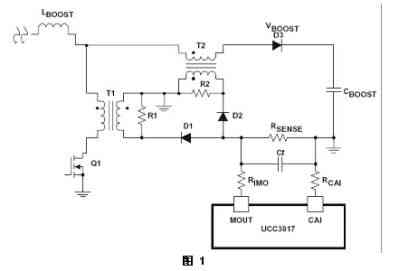

原理图如图1所示。

2. 工作原理

1. 电流感应变压器T1和T2用于感应PFC级的输入电流。

2. 这两个电流的和将为升压电感电流。

3. 电阻器R1和R2用于复位电流感应变压器。

4. RSENSE为用于影响输入电流波形的电流感应电阻。

5. 电容器Cf用于过滤高频噪声。



3. 设置电路

1、电流感应变压器二次侧匝比



c、可以对匝数N进行设置以降低损耗。

d、电流感应变压器的匝比应一致。

2、下列计算公式可用于选择变压器复位电阻R1和R2。

a、DCR为T1一次侧的dc阻抗。

b、LM为T1一次侧磁化电感。



d、只要占空比D小于90%，这些计算公式都适用。

3. 二极管D1和D2的最大反向电压应力可用如下公式计算得出：



其中，lm为TI和T2磁化电流。

4. 结论

1. 一个电流感应变压器可用于采用UCC3817控制器件的PFC预调节器应用。

2. 要特别注意电流感应变压器复位，即正确选择复位电阻R1和R2。

3. 电流感应变压器T1将为晶体管Q1添加很小的电压应力。

4. 您可以在PFC预调节器中使用电流感应变压器。

5. RSENSE应大大小于RIMO和RCAI

6. 设计的其他部分，请参考直接测量应用中RSENSE作为电阻的部分。
