用电容传感器按钮设计电子开关 用电容传感器按钮设计电子开关

本设计是用电容传感器按钮（PCB圆形或方形垫片）替代机电开关。PIC12CXXX MCU 非常适合于这种应用，用少量元件就可设计一种价廉的全电子开关。此方法采用一个简单的RC延迟电路（图1），当按传感器时其时间常数发生变化。



为了读出传感器的状态，微控制器必须执行如下两步（图2和图3）：


1：改变输出状态，从"0"到"1"（写操作-Twr)

2：读输入状态（读操作-Trd)

假若读操作的结果是"0"，这意味着传感器被按。为手指电容串联连接到电容器C，使电路的时间常数较大。

因为为手指电容小，Twr和Trd之间的间隔时间小于1～2μs，所以建议PIC12CXXX内部时钟用4MHz。

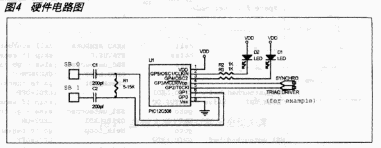

在图4硬件电路图中包含两个传感器按钮。其技巧是对于读传感器SB0：GP0设置为输入，GP1设置为输出；而对于读SB1：GP0设置为输出，GP1设置为输入。GP4，5连接至LED，指示传感器按钮的状态，PIC12C508其他引脚在此不讨论，它们可用做为SYNCRO输入和TRIAC DRIVER输出。



必须调节电阻器R1的值，它确定按钮的灵敏度。电容器C1和C2的值不是太重要。建议用与微控制器输入相同类型的，具有相等的输入阻抗。
软件流程示于图5。
