使用双输出电流控制传输器的振荡器

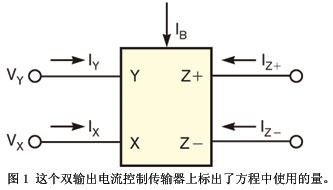

前十年里，工程师们在使用第二代电流传输器设计和实现电流模式电路时做了大量工作，这种传输器比其前一代有较高的信号带宽、更好的线性度、较大的动态范围、较简单的电路，以及较低的功耗。最近，出现了第二代双输出的电流控制传输器。该器件是一种有源构建块（图1），由下列方程描述其特性：IY=0、VX=VY+IXRX和IZ+=IX、IZ–=–IX。终端X的寄生电阻为RX=(VT/2IB)，其中VT是热电压，而IB是可以在数十倍内调整的传输器偏置电流。

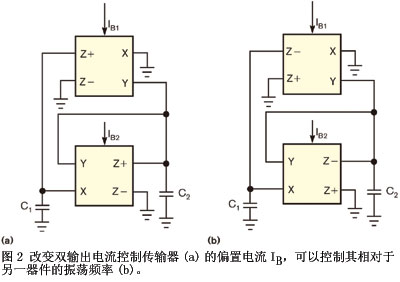

　　图2是用少量元件的电流控制振荡器，它只使用了两只双输出电流控制传输器和两只接地电容。这些器件没有外接电阻，终端X的寄生电阻就是电阻。建议的电路设计提供了对振荡频率的电子控制能力。



　　图2中两个电路的特征方程为：s2C1C2RX1RX2+sC2RX1–sC1RX1+1=0。振荡满足巴克豪森标准（即回路增益为1或以上，回到输入端的反馈信号相移360°）需要的条件为：C1=C2，振荡频率为f =1/(2π[U1])。

　　假设C1 = C2 = C，并取RX1 = RX2 = VT/2IB，就得到了振荡频率：f = IB/πCVT。显然，直流偏置电流IB可以改变电流传输器的频率，因此该频率是可电控的。
