序列之11：按键中断

　　本节我们主要是从下面4个方面进行讲解：
　　1.准备工作
　　2.硬件部分
　　3.软件部分
　　4.效果展示
　　一、准备工作
　　1.电脑一台;
　　2.已经安装好了MDK;
　　3.已经安装了nRF51_sdk软件;
　　4.已经安装了nrfgostudio_win-32;
　　5.以上已经确定安装成功了;
　　6.蓝牙开发板。
　　二、硬件部分
　　nRF51822 是 cortex m0 内核， 其串口通信也和其他的cortex m0 内核的处理器相同。并且在官方代码里给出了 uart 的参数配置库函数代码，这样使用起来非常容易上手。硬件连接如下图所示：

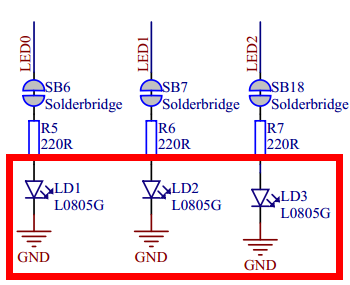

　　1.LED灯的硬件部分
　　


　　2.串口的硬件部分

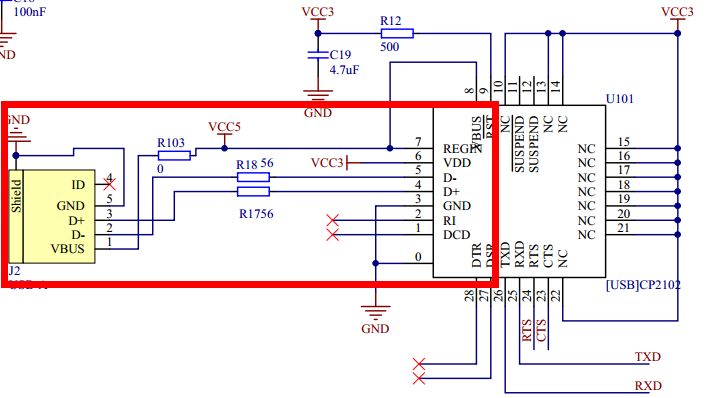

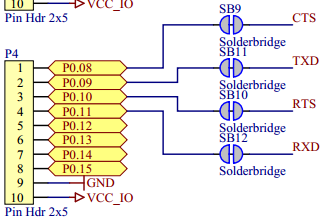

　　如下图所示： 青云 QY-nRF51822 开发板上，通过高质量的芯片 CP2102 实现 usb 转串口，下面是 nrf51822的芯片串口管脚分配：
　　管脚 P0.08 连接 CTS
　　管脚 P0.09 连接 TXD
　　管脚 P0.10 连接 RTS
　　管脚 P0.11连接 RXD，
　　


　　


　　3.按键的硬件部分
　　如下图所示，用户按键有两个：Button0和Button1，按键扫描用到了Button0按键，主要是通过外部按键中断来控制LED3的翻转，当按下时，LED3亮，再按一次LED3灭。
　　


　　


　　三、软件部分
　　1.有了前面一节的基础，那下面就比较简单了，我们只需要编写主函数和按键接口函数即可。
　　2.主要包括下面3个文件：main.c、exit.c和exit.h。如下图所示
　　

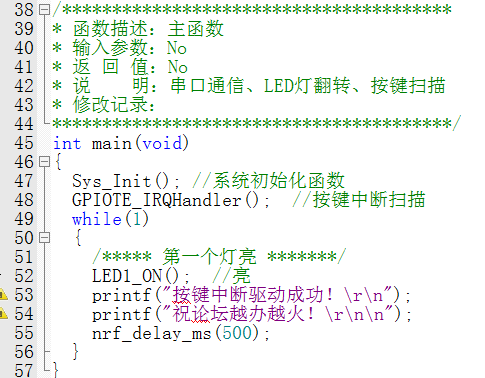

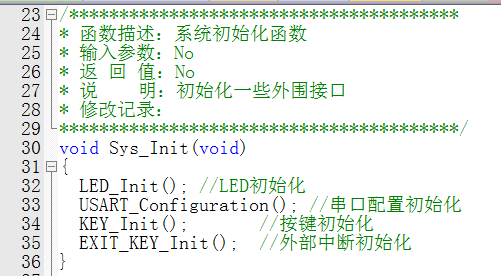

　　3.主函数部分。如下图所示：
　　


　　

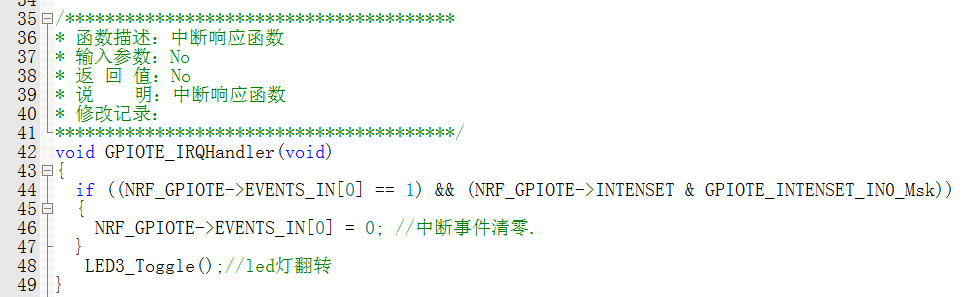

　　4.外部中断源文件。如下图所示：
　　


　　

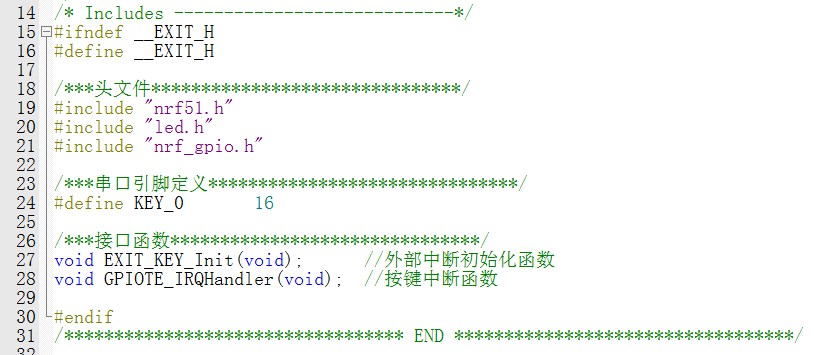

　　5.外部中断驱动头文件。如下图所示：
　　


　　四、效果展示

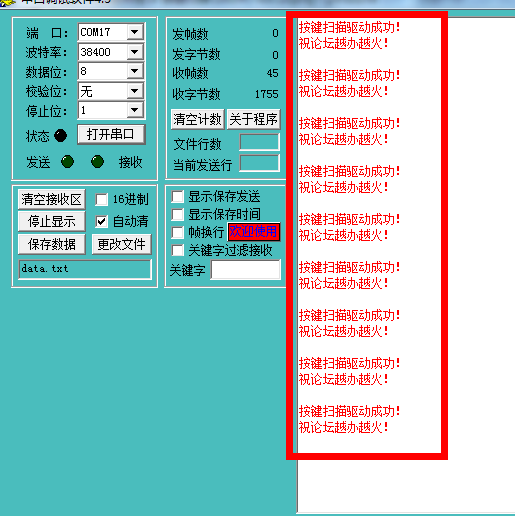

　　下面是下载之后效果验证，LED灯进行翻转说明系统在运行，串口通信显示正常，按下Button0时LED3会亮，再按下Button0时LED3会灭。如下图所示：
