基于3G和固网的融合视频监控技术解决方案

2.2.2 移动视频监控对3G手机终端的需求

要实现3G手机监控，一般来讲，需要以下几个条件：

1. 足够的无线网络带宽。通过上面3G技术的分析，可以看出，其下行带宽已经足够支撑手机高清晰流畅单画面的需求。

2. 手机处理器的能力足够强，能完成流媒体视频播放。由于还需要和视频监控集中管理平台进行信令交互，所以需要在手机平台上开发应用接口软件。目前的3G手机，基本上都具备这些要求。

3. 无论是手机自带的流媒体播放器，还是采用二次开发的手机播放器，都需要能够实现手机终端屏幕等的正确匹配。

4. 能够在进行视频监控业务时，不影响手机的语音、短信等业务。

5. 能够处理网络异常等情况，并支持网路恢复后重新连接的功能。

3.系统架构

3.1网络分析

通过上述分析，我们可以看出基于3G提供的无线宽带，可以满足移动视频监控的需求。但仔细分析，尽管目前已经商用的3.5G HSPA的理论下行速率已经达到14.4Mbps，未来的LTE更高达100Mbps，但是无线频谱资源总是有限的，3G移动用户如果大量同时在线，移动宽带无法保障每个用户分配到足够的带宽。同样的道理可以想象一下高速公路行车，理论速率和实际速率因为车流量的关系，相差很大。但光纤却可以保障固网宽带无限扩容。因此，对于带宽要求较高的视频监控网络来讲，一定是固网和无线的融合，以有线为主，无线为辅。

3.2基于3G无线和有线的视频解决方案

基于3G无线和有线的视频监控系统组网解决方案如下：

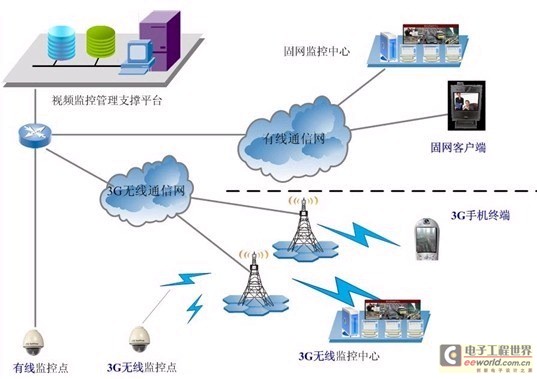

图三：基于3G无线和有线的视频监控系统

在原有有线视频监控的基础上，通过引入3G网络，在前端无线上传、3G无线传输链路以及用户展现侧进行无线补充。

前端一些无法部署有线监控点的地方，通过在多媒体编码器上增加3G无线接入方式，实现多媒体信息的无线上传，同时接受视频监控管理支撑平台的管理。同样，在一些公共交通工具上，可以通过部署无线编码器，实现车载3G无线监控。

用户展现侧，在引入3G无线手机终端以前，视频监控的浏览、历史回放等业务。更多的是通过在固定网络上建立监控中心，由专职值班人员在固网监控中心，通过电视墙或者PC机客户端实现的。引入3G无线视频监控解决方案，通过3G无线网络和3G手机终端的支撑，用户就可以实现在任何地点、任何时间进行视频监控业务的使用。

3.3视频监控管理支撑平台

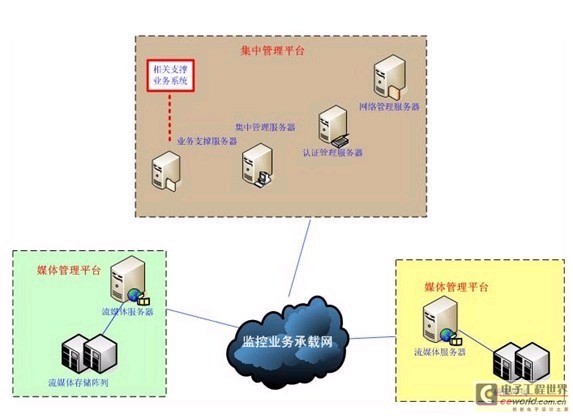

图四：视频监控管理支撑平台

在一个大型的视频监控系统中，视频监控管理平台处于中心的地位，上图是以一个省级的视频监控系统为例，图中上半部分是整个平台的管理中心，一般部署在省会城市，便于集中管理和维护，下半部分是媒体管理中心，一般部署在各个地市。这种组网部署的优点是：

集中管理，维护：众所周知，一个大型的监控系统牵涉到网络侧、设备侧、外网接口系统等，整个的维护管理相当复杂，需要由专业人士承担维护任务。而整个系统的维护的网管数据属于信令数据，所需要的网络带宽并不大。因此，通过很小的网络负载，将维护管理集中在省会，由专业人士进行管理维护，是一种明智的选择。

媒体数据分布部署，模拟视频经过数字化压缩以后，相比较普通的信令数据，所需要的带宽和存储空间是很大的。比如一个相当于DVD画质的视频信息，所需要的带宽大约为1.5Mbps，而对于一个监控系统的用户来说，本地浏览的概率在90%以上。所以，将媒体管理平台部署在地市，就可以省去90%以上的地市和省会城市之间的网络带宽，而且，性能方面也会优越。

从整个管理平台的组成来看，主要包括集中管理服务器、业务支撑服务器、认证管理服务器、网络管理服务器等。实现了用户管理、设备管理、业务管理、视频管理、计费等支撑功能。

3.4移动终端3G手机的视频业务流程

3.4.1 视频实时浏览

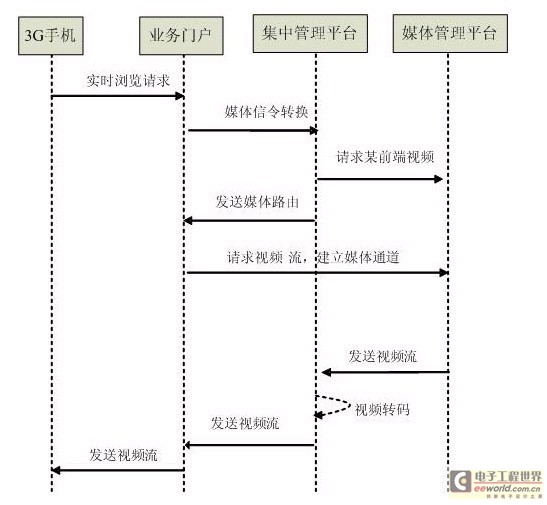

图五：3G手机终端浏览流程

（1） 3G手机终端向业务门户发送实时浏览请求；

（2） 媒体流协议适配，业务门户解析3G手机终端的实时浏览请求，发送到集中平台；

（3） 集中平台向对应的媒体管理平台请求视频；

（4） 集中平台决定媒体路由，回送给业务门户；

（5） 业务门户根据媒体路由，向媒体管理平台发送媒体请求；

（6） 媒体管理平台向集中管理平台发送视频流；
　 　
（7） 集中平台进行转码适配后，通过业务门户发送视频流到3G手机终端。

3.4.2 历史录像回放

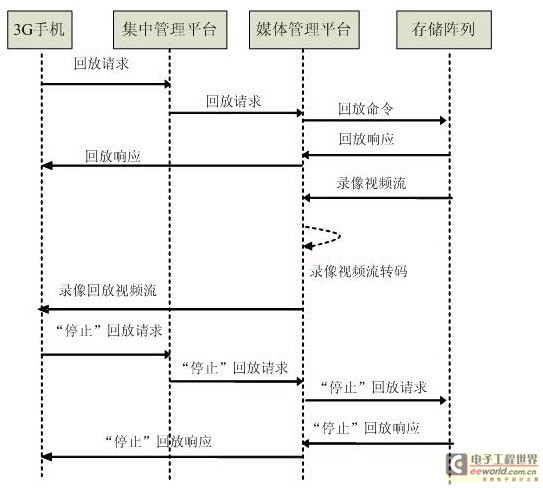

图六：3G手机终端历史录像回放流程

（1） 3G手机向集中监控管理平台发送录像回放请求；

（2） 集中监控平台解析后，将回放请求转发给对应的媒体管理平台；

（3） 媒体管理平台接收录像回放请求后，检索相应的磁盘阵列，得到响应后通知3G手机；

（4） 媒体管理平台接收录像视频流并进行转码适配，发送给3G手机；

（5） 当集中管理平台收到“停止”回放请求后，通知相应的媒体管理平台等。
