5.8GHz固定无线接入技术与应用

三、5.8GHz无线接入系统的组网方式

1、5.8GHz无线网络的要求

5.8GHz固定无线接入系统有很多不同类型的无线网络可以实现，在话音和数据网络中，通信链路必须能支持全双工数据通信，为支持全双工数据通信，链路必须是点对点，在有些情况下使用中继是为了增加要求的距离或避免两点间的障碍。

许多网络要求在中心站（AP）和许多远端站（SU）通信，这要求有许多点对点链路，而在每个扇区有许多远端站（SU）设备，这些SU必须与AP 保持同步以防SU间相互干扰，同步会使得单扇区内所有SU发送和接收频点隔离，单扇区内不能有一个SU在另一个SU接收时正好以相同频点发送。

2、点对点网络

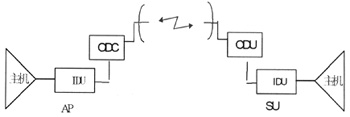

在一个点对点链路中，通信链路的每端有一个调制解调器，两个调制解调器之间在固定的通信，一个调制解调器设为主，而另一个设为从，主端控制RF链路的通信时钟。点对点链路如下图.

3、带中继的点对点网络

在有些时候，要求有中继以延长通信距离或避免某些障碍，通信链路必须在全双工方式下工作，为实现带中继的点对点链路，两个单独的点对点链路在中继位置相连，如下图：

4、点对多点网络

在很多网络中，中心位置与许多远程点通信，在应用中从中心到每个远程点都建立一个点对点链路。如下图：

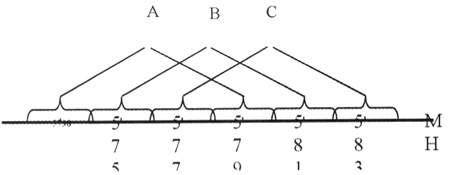

中心站的AP必须采用频点隔离以防相互干扰，如在中心站的频率可统一采用高发低收方式。频率划分一般按照规律如下图。

A1：TX5789MHzRX5738MHz

A2：TX5738MHzRX5798MHz

B1：TX5818MHzRX5758MHz

B2：TX5758MHzRX5818MHz

C1：TX5838MHzRX5778MHz

C2：TX5778MHzRX5838MHz

四、5.8GHz固定无线接入在许昌的组网情况

河南电信许昌分公司经过对不同厂家的设备选型和试用，经过不断的比较优化，最后采用了A公司的LP5850系列宽带无线接入网桥组建了本地较为完善无线接入网络，为商业用户提供经济实用的“最后1公里”高速数据接入，以及基于IP网的软交换接入，提供宽带和语音业务。

A公司的LP5850无线宽带采用扩频传输方式，通信安全可靠性好，系统结构为点对多点组网方式。中心基站由接入点（六个AP）组成，采用 60°的天线，在水平方向构成一个60°扇区。中心基站能够通过6个扇区覆盖360°半径范围内的全方向用户，理论值每扇区最多可接入253个远端站。同一个中心基站的多个AP可以采用不同的频率和极化方式对多个方向进行覆盖，以提高频谱利用率和增加中心基站的接入带宽。

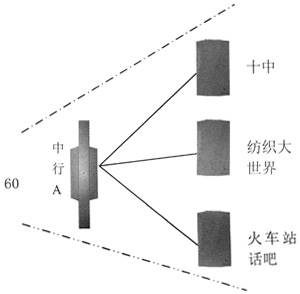

一个LP5850 AP下带多个远端SU示意图（如下）：

远端站（SU）和中心基站（AP）进行无线通信，通过100/10Base-T以太网接口连接本地局域网。每个用户可以经由以太网交换机或路由器和其他用户共享带宽，以提高整个网络的使用效率。在网络布署方面更加容易，设备系统主要包括二个部分：接入点（AP）、用户端（SU）。接入点（AP）：主要汇聚接入点不同扇区设备上的业务与信令数据，实现与互联网相连。用户端设备（SU）是用户终端设备，它包括一个采用60°的定向天线的收发信机，可在任意指定时间与一个AP进行通信，通过接受的AP信号对其进行同步和控制。

许昌公司的5.8GHz LP5850无线网络结构：

目前在许昌中国银行23搂，安装有六个LP5850 AP设备，在频段5725-5850M，以20M无线带宽采用六个频点360度覆盖半径8KM的许昌市区。

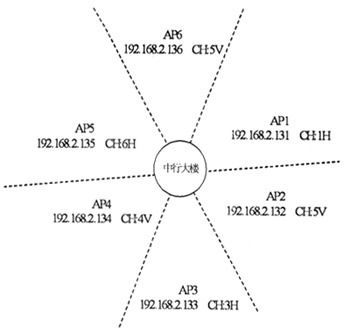

频率规划图（如下）：

五、5.8GHz固定无线宽带接入在许昌的应用情况

无线接入可以作为有线接入的重要补充和应急备份，避免了铺设光纤电缆的麻烦，节省了大量建设费用，能够实现快速规划、快速建设和快速开展业务。宽带无线接入设备是河南电信公司许昌分公司前期迅速抢占市场的一种重要接入手段，更是成了这样的新兴运营商迅速开展业务、打破电信市场垄断的利器。

目前许昌公司使用的A公司5.8GHz的LP5850固定无线接入系统设备支持动态带宽分配。且LP5850固定无线接入系统可以提供丰富的业务接口，根据不同用户的不同需求配置，为许昌电信开展综合业务提供了技术上的支持。根据应用领域的不同，LP5850固定无线接入系统在中心站终端站均能提供E1、以太网10BASE-T接口。

A公司5.8GHz的LP5850无线接入系统能够为许昌分公司接应的用户提供基于IP平台的数据和多媒体等接入业务，包括Internet接入业务（www浏览、E-mail、高速文件传送等）、局域网互联业务、虚拟专用网VPN业务、传输电路业务和增值业务（支持各种流媒体业务，如VOD、电视会议、远程教育）。

另外，通过在许昌的网络建设应用发现5.8GHz系统还具有启动资金小、提供服务速度快、频谱利用率高、系统容量大、扩容灵活、业务接口多、运维成本低等优势。A公司的5.8GHz系列LP5850设备安装方便，使用上相对比较稳定。在一个扇区内一个AP能够管理多达500台SU。AP集成无线所覆盖的扇区指的是水平60°垂直10°的区域。该系统使用先进的扩频技术，减少干扰性。

许昌分公司无线接入系统最多时间同时在线正常运行了40多个客户端（SU）。在公司成立初期，特别是在一些应急接应大客户方面，起到了很大作用。

在有以上诸多优异表现的同时，也存在一些其他问题。

1、由于该设备的频段是5725-5850GHz的ISM（公共自用频段），在社会上使用较多，频率在使用和规划比较混乱，所以频率间干扰和串扰很大。设备在使用过程中受到很大的制约。而相对采用UNII频段时，不但能解决距基站10公里左右的客户端接入，且使用效果也十分理想。所以想让无线接入稳定，必须向无委会申请专用频段。

2、没有适合的硬件安装环境，可以说无线接入已经是很成熟的技术了，而且在国外已普遍使用。许昌公司在对无线接入设备的使用中往往把它定位成应急接应客户，在安装上只是做了个简单的固定架子，安装较为仓促，考虑的只是一时的开通。投入的人力和资金相对不足，制约了它的使用效果。
