电子工程师不可不知的解决EMI传导干扰8大方法

时间:01-06 来源:电源网 点击:

  对策六:减小电流回路的面积



  图6 减小电流回路的面积

  如图6所示,磁场辐射干扰主要是流过高频电流回路产生的磁通窜到接收回路中产生的,因此,要尽量减小流过高频电流回路的面积和接收回路的面积。式中:e1、 Φ1、S1、B1分别为辐射电流回路中产生的电动势、磁通、面积、磁通密度; e2、 Φ2、S2、B2分别为辐射电流回路中产生的电动势、磁通、面积、磁通密度。

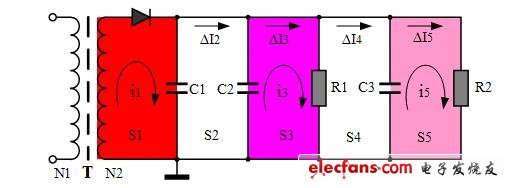

  图7 电流回路辐射的详解

  下面以图7示意,对电流回路辐射进行详解。如图,S1为整流输出滤波回路,C1为储能滤波电容,i1为回路高频电流,此电流在所有的电流回路中最大,其产生的磁场干扰也最严重,应尽量减小S1的面积。

  在S2回路中,基本上没有高频回路电流,?I2主要是电源纹波电流,高频成分相对很小,所以S2的面积大小基本上不需要考虑。 C2为储能滤波电容,专门为负载R1提供能量,R1、R2不是单纯的负载电阻,而是高频电路负载,高频电流i3基本上靠C2提供,C2的位置相对来说非常重要,它的连接位置应该考虑使S3的面积最小,S3中还有一个?I3,它主要是电源纹波电流,也有少量高频电流成份。 在 S4回路中,基本上也没有高频回路电流,?I4主要为电源纹波电流,高频成分相对很小,所以S4的面积大小基本上也不需要考虑。 S5回路的情况基本上与S3回路相同,i5的电流回路面积也应要尽量的小。

  对策七:不要采用多个回路串联供电

图 7中的几个电流回路,互相串联在一起进行供电,
