具有坚固的稳压和隔离性能的稳压器LT6658

的效率。



输出禁止引脚 OD 关断输出缓冲器，并将 V_{OUT_F} 引脚置于高阻抗状态。一旦出现故障情况，这样做就很有用。例如，负载可能损坏和短路。外部电路可以检测到这种情况，这时两个输出都可以被禁止。这个功能也可以忽略不理，这时当 OD 引脚浮置或连至高电平时，弱上拉电流将启动输出缓冲器。



LT6658 采用 MSE-16 裸露焊盘封装，θ_JA 低至 35°C/W。当电源电压为高时，电源效率将较低，从而导致封装中产生过多的热量。例如，在满负载时，一个 32.5V 的电源电压将在输出器件上产生 30V x 0.2A 的过量功率。过量功率的总数为 6W，这将使内部芯片温度上升至比环境温度高 210°C！为了保护器件，当芯片温度超过 165°C时，热停机电路将停用输出缓冲器。





噪声



就数据转换器和其他高精确度应用而言，噪声是一个重要参数。在 NR (降噪) 引脚上增加一个电容器，低噪声 LT6658 的噪声甚至可以变得更低。在 NR 引脚上的电容器与一个内置 400Ω 电阻器一起，形成了一个低通滤波器。大型电容器降低了滤波器频率，因此降低了总的综合噪声。图 3a 显示，提高 NR 引脚上的电容器值所产生的效果。采用 10μF 电容器时，噪声滚降至大约 7nV/√Hz。



通过增大输出电容器，噪声可以进一步降低。当 NR 和输出电容器都增大时，输出噪声就可以降至几微伏。使用 1μF 至 50μF 的输出电容器，LT6658 是稳定的。如果并联放置一个 1μF 的陶瓷电容器，那么输出用较大的电容也可以稳定。例如，图 3b 显示了一个 1μF 陶瓷电容器与一个 100μF 聚合铝电容器并联的电路。这种配置在降低噪声带宽时仍然保持稳定。图 3c 说明了不同输出电容值时的噪声响应。在所有这 3 种情况下，都有一个小型 1μF 陶瓷电容器与一个较大的电容器并联。



图 3a



图 3b



图 3c

图 3：图 3a - 通过提高 CNR 降噪，图 3b 和 3c - 通过提高输出电容降噪



这种方案的一个缺点是噪声峰值，噪声峰值可能增大总的综合噪声。为了降低噪声峰值，可以插入一个与大型输出电容器串联的 1Ω 电阻器，如图 4a 所示。输出电压噪声和总的综合噪声分别如图 4b 和 4c 所示。





图 4a



图 4b



图 4c

图 4：通过增加一个与 C2 串联的 1Ω 电阻器降低噪声峰值。图 4a 是电路，图 4b 是输出电压噪声，图 4c 是总的综合噪声 (10Hz 至 1MHz)。



  应用



LT6658 能够以很低的噪声精确地为多种要求苛刻的应用提供电源。在混合信号世界中，数据转换器常常由微控制器或 FPGA 控制。传感器为模拟处理电路和转换器提供信号，所有这一切都需要干净无噪声的电源。微控制器可以有几种电源输入，包括模拟电源。作为一般原则，提供给微控制器的有噪声数字电源电压应该与干净精确的模拟电源和基准隔离开。LT6658 的两个输出提供出色的通道至通道隔离度、电源抑制和电源电流能力，从而确保为多种敏感的模拟电路提供干净的电源。



LT6658 还非常适合工业环境，能够用有噪声电源轨运行，而且在一个输出上由转换引起的负载干扰对于在相邻输出的影响非常小。此外，当负载在一个输出上需要电流时，相邻输出继续跟踪。

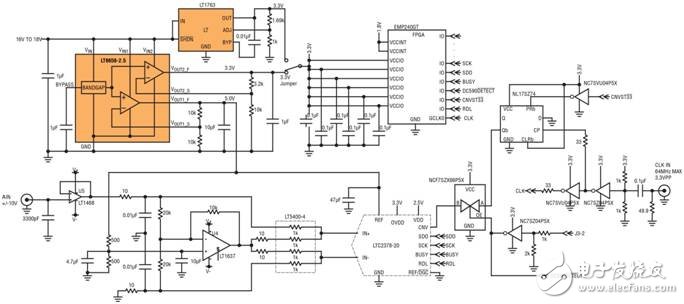

图 5 所示电路说明的是，LT6658 在为有噪声数字电路供电的同时，还保持为高精确度 ADC 提供一个安静、精确的基准电压。



图 5a





图 5b

图 5：有噪声数字测试电路举例 (5a)；测试结果条形图 (5b)



在本应用中，LT6658 或一个单独的稳压器电源为在一个通道上驱动一个有噪声 FPGA 电源 (VCCIO) 和某种混杂逻辑的 3.3V 电源轨供电，并向另一个通道上的 20 位 ADC 之基准输入提供 5V 电源。通过在 LT6658 和稳压器之间切换数字电源，我们可对 LT6658 把一个通道上的数字噪声与驱动 20 位 ADC 之安静基准输入的通道相隔离所能达到的水平进行评估。如图 5b 所示，在 ADC 的输入端上使用一个干净的 DC 电源即可推断
