盘点那些年大家画电路图时犯过的错误

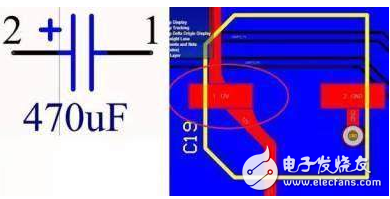

1、有极性的电容，原理图和PCB把管脚搞反了？

2.电源和地忘记接了。。。。还有接反的。。。

3、连接器的线序搞反了

4、RX、TX接反了。。。

5、想当然的写一个封装，结果没有这个规格的器件。百度文库下载datasheet，结果根本买不到这个器件。

6、直接抄电路，结果器件根本买不着。

曾经一个做智能锁的团队，电路直接抄三星的智能锁，结果里面一个电容式触摸按键的控制器，是韩国产的很难买到，而且没有什么代理和支持。纯靠自己试验和摸索。

7、选择电容的时候，只考虑容量，没有考虑耐压，结果这么大的封装放不下满足规格电容。

8、选择电阻的时候，只看阻值，不看功耗。

9、画完PCB，不看DRC报告，靠眼睛看飞线，回板后就真的飞线了。

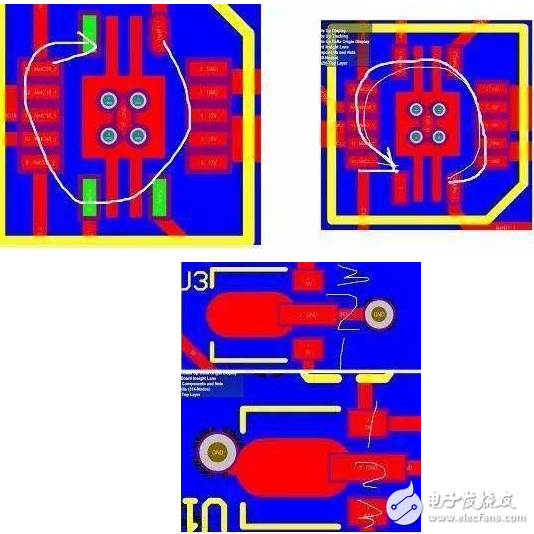

10、封装做反了。。。

11、散热焊盘的阻焊层没有处理
