华为Mate 9拆机评测：极致性能！

华为是其中的一家。后壳顶部和底部的天线触电点表面采用镀金工艺，可以保证长久的使用这些位置不易腐蚀。

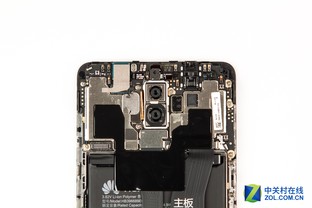

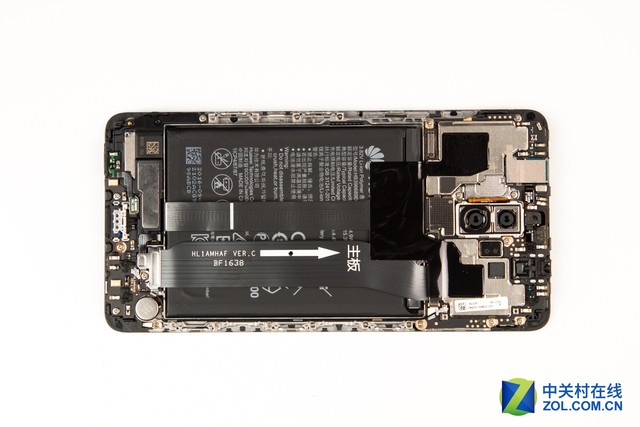

　　华为Mate 9主板真面目

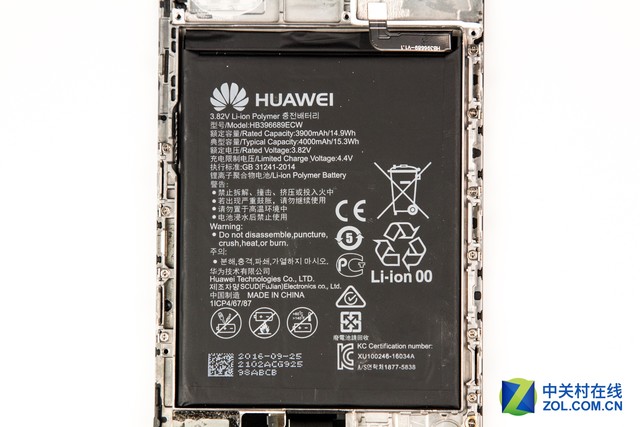

　　现在，终于看到华为Mate 9主板的庐山真面目了，机身内部采用的是三段式的结构，顶部是主板，中间是电池，底部是小板部分。机身内部设计很紧密，充分利用机身内的空间。此外，所有的排线连接器以及芯片都被金属盖板保护着，这样可以保证在撞击下，不会与主板脱离。

　　产品：Mate 9（MHA-AL00/4GB RAM/全网通） 华为 手机3拆卸主板：徕卡双摄

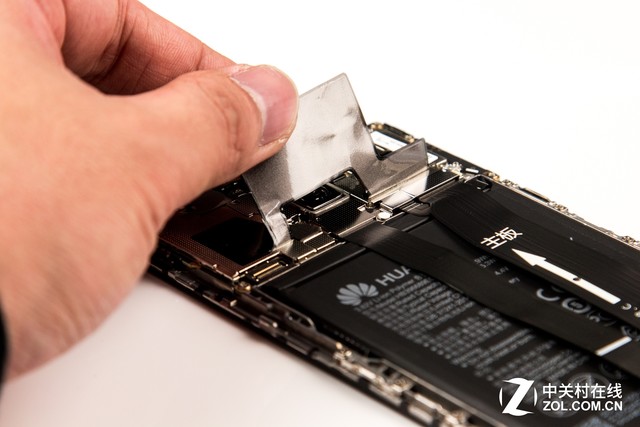

　　接下来拆卸机身内最主要的部分——"主板"。拆主板需要先断开电源排线，在此之前先拆下石墨贴纸，电源排线被金属挡板保护着，有螺丝固定，金属挡板固定螺丝表面贴有白色防拆贴，拆掉它意味着将失去保修，所以小伙伴们还是不要随意去拆机，否则将失去官方保修。

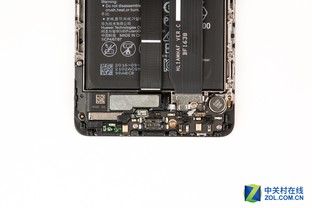

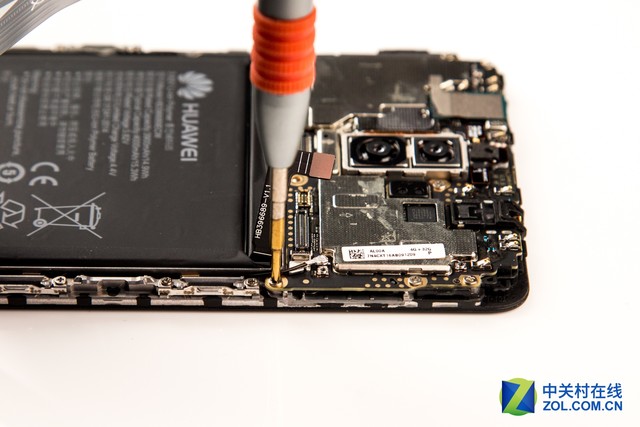

　　拆卸主板过程，先断电

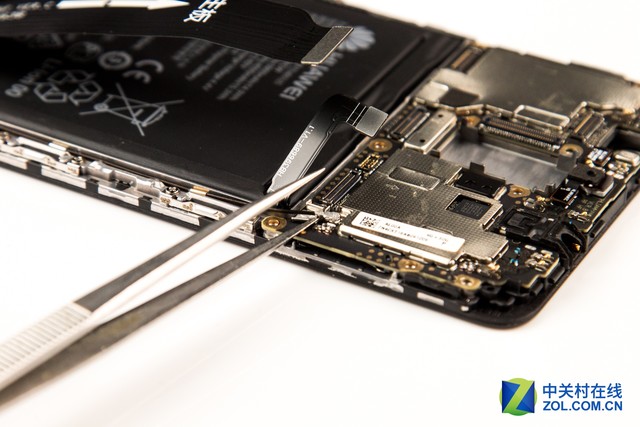

　　断开电源排线，接着断开另外两条长排线，一条是用来连接底部PCB主板的，另一条则是连接屏幕以及触摸屏模组，同样适用绝缘撬棒来处理，防止因为联电而造成的的硬件故障。

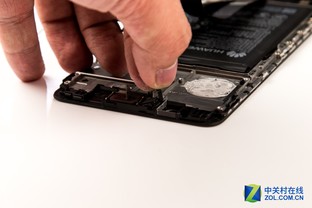

　　拆掉所有固定螺丝

　　继续拆点主板上所有固定螺丝。

　　从P9系列开始，华为开始与徕卡合作采用双摄像头方案，使用黑白+彩色两颗摄像头经算法融合呈现优于传统单枚摄像头的成像效果。这次华为将其带到Mate系列，此次的方案被称为"第二代徕卡双摄像头"。接下来，拆下这组摄像头一探究竟。

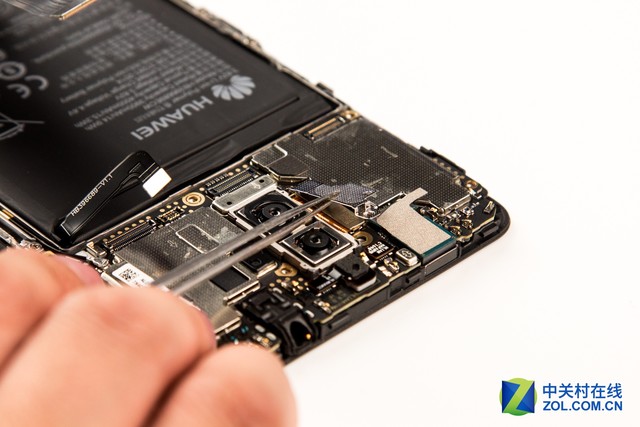

　　拆卸后置摄像头

　　主摄像头的排线连接处依然采用金属挡板加螺丝的固定方式，采用同样的方法将其拆掉，取出摄像头。靠上方的摄像头为Monochrome黑白摄像头，下方的为彩色RGB摄像头，一颗1200万像素+一颗2000万像素的组合，最大光圈是f/2.2、焦距27mm。从拆下的镜头模组上，可以看到LEICA CAMERA AG的文字LOGO，这可能算得上是徕卡最小巧的镜头了。

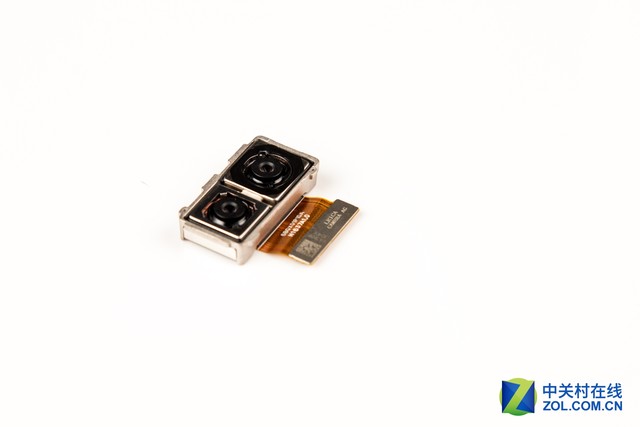

　　徕卡双摄特写

　　其中，彩色的摄像头采用传统的RGBG拜耳阵列，用以记录画面中的彩色信息。而另一枚名为Monochrome的摄像头取消了CMOS上面的分色滤镜，进光量是普通拜耳阵列CMOS进光量的数倍。所有入射光线都直接传到传感器并被捕捉，因此可以有效提高像素细节，此次华为Mate 9更是将这枚黑白镜头的像素数提高到了2000万级别，细节表现力值得期待。

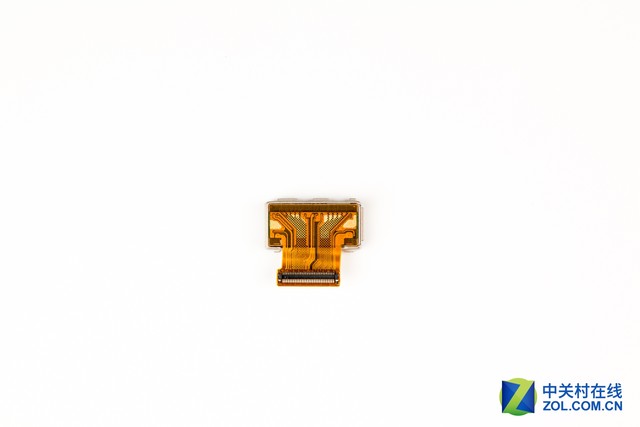

　　徕卡双摄特写

　　除了镜头与CMOS之外，麒麟960专门对于双摄的优化，采用了Hybrid混合对焦技术，能够根据拍照环境智能选择最合适的对焦模式，升级的PrimISP 2.0内置高清HD硬件深度图形处理器，增强光学变焦效果，支持4K视频防抖；同时还支持黑白双摄像头实时处理技术，捕捉更多细节。

　　拆卸前置摄像头

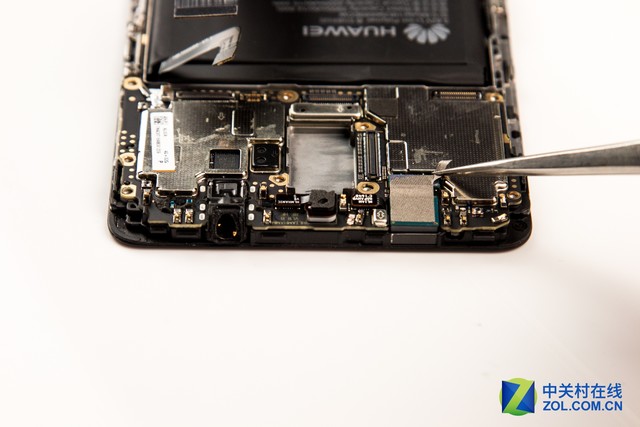

　　后置摄像头拆解完毕后，我们来看一下前置摄像头，前置摄像头没有采用金属挡板加固定螺丝的设计，所以直接使用撬棒进行拆卸即可。该机前置摄像头为800万像素、F1.9光圈、自动对焦。

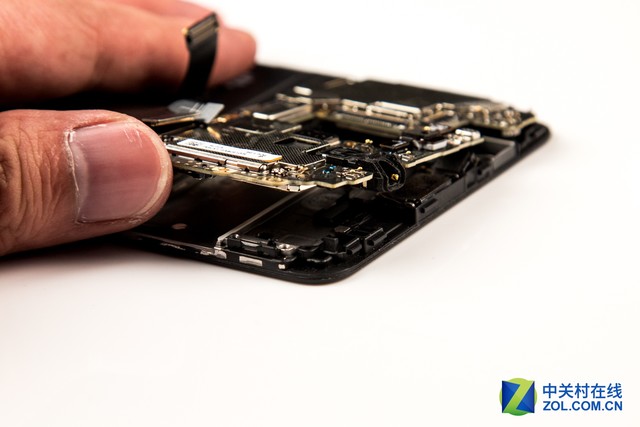

　　取下主板过程

　　拆掉前后摄像头之后，接下来皆可以拆下主板，拆掉主板前还有最后一个障碍，就是主板右下角的同轴线，同轴线拆下，主板可以轻松拿下来了。

　　产品：Mate 9（MHA-AL00/4GB RAM/全网通） 华为 手机4介绍主板：麒麟960

　　主板是整个手机的根本所在，负责着整个手机的运转。华为Mate 9的主板设计简洁，主板上主要芯片均有金属屏蔽罩包裹，这样做的原因一方面起到保护作用，另一方面通过导热硅脂连接能起到散热作用。

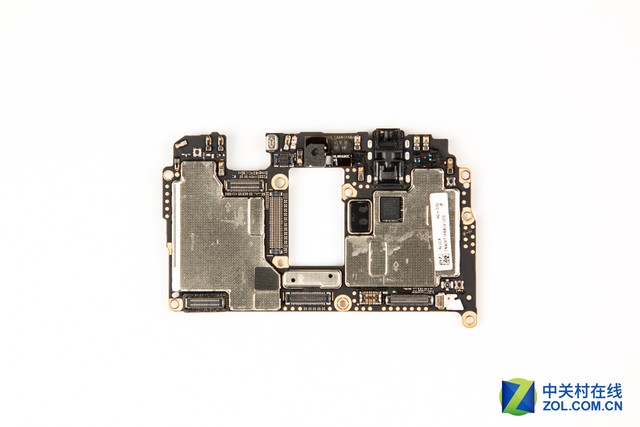

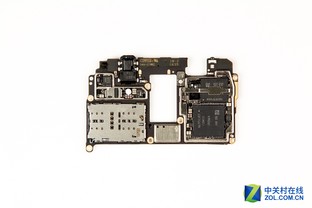

　　主板正面

　　华为Mate 9的主板在摄像头开孔的两侧可以分为2大部分。可以认为处理器部分和基带部分。左半部分正面为主板的供电部分，左半部分背面为处理器和闪存部分。右半部分正面为功放部分，右半部分背面为卡槽、射频部分。

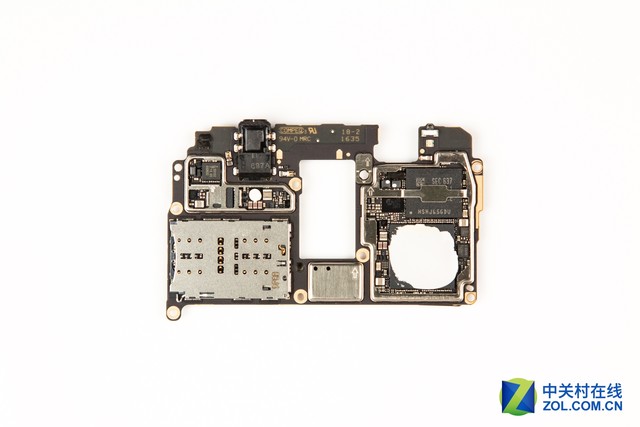

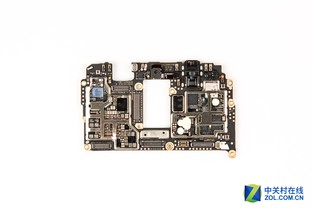

　　主板背面

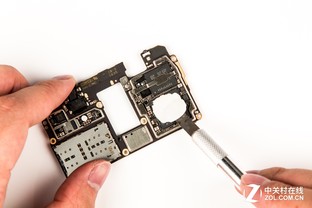

　　为了让手机更好的工作，在CPU上加入了散热硅脂进行散热。华为Mate 9采用的处理器是麒麟960，4*A73+4*A53的八核架构，Mali G71八核GPU处理器，相比上一代图形处理器性能提升180%，结合UFS2.1高速闪存，配备4GB/6GB大运存，运行速度极其流畅。

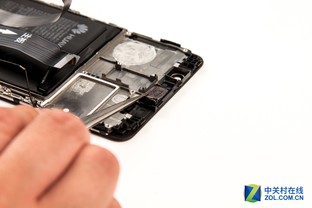

　　拆下听筒等小部件

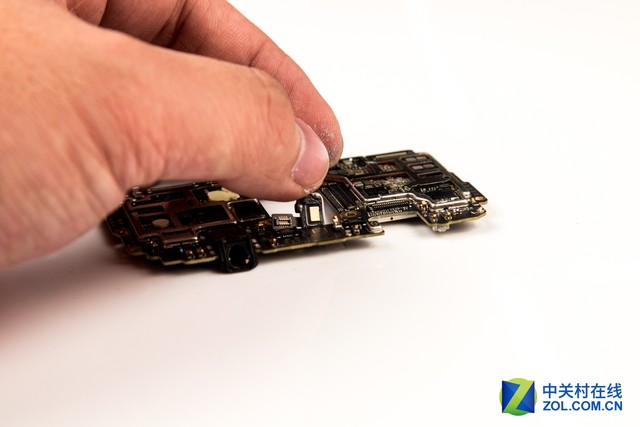

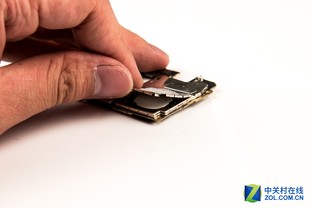

　　继续拆下顶部麦克风、距离/光线传感器、听筒。

　　值得称赞的是，华为Mate 9采用铝合金防滚架。防滚架起源于赛车领域，是指在赛车内部通过特制的钢管组件搭建成一辆车的形状，在赛车突然遭受外力冲击时，内部的框架能够承受更大的冲击，从而保护赛车手的生命安全。

　　华为Mate 9采用铝合金防滚架，手机市场并不多见的设计

最早将防滚架设计引入消费电子领域的是高端商务笔记本电脑。这一结构设计上的创举，使笔记本更有效地抵抗外力，从而减少意外跌落和震荡对笔记本
