直流电动机的常见故障及故障排除方法

个绕组元件在铁心槽内发生接地，而且电动机又急需使用时，可采用应急处理方法，即将该元件所连接的两换向片之间用短接线将该接地元件短接，此时电动机仍可继续使用，但是电流及火花将会有所加大。

　　2电枢绕组短路故障

　　若电枢绕组严重短路，会将电动机烧坏。若只有个别线圈发生短路时，电动机仍能运转，只是使换向器表面火花变大，电枢绕组发热严重，若不及时发现并加以排除，则最终也将导致电动机烧毁。因此，当电枢绕组出现短路故障时，就必须及时予以排除。

　　电枢绕组短路故障主要发生在同槽绕组元件的匝间短路及上下层绕组元件之间的短路，查找短路的常用方法有：

　　①短路测试器法与前面查找三相异步电动机定子绕组匝问短路的方法一样，将短路测试器接通交流电源后，置于电枢铁心的某一槽上，将断锯条在其他各槽口上面平行移动，当出现较大幅度的振动时，则该槽内的绕组元件存在短路故障。

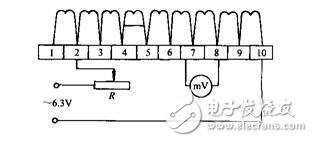

　　②毫伏表法如图所示，将6.3V交流电压（用直流电压也可以）加在相隔K/2或K／4两换向片上，用毫伏表的两支表笔依次接触到换向器的相邻两换向片上，检测换向器的片间电压。在检测过程中，若发现毫伏表的读数突然变小，例如，图中4与5两换向片间的测试读数突然变小，则说明与该两换向片相连的电枢绕组元件有匝问短路。若在检测过程中，各换向片问电压相等，则说明没有短路故障。

　　电枢绕组短路故障可按不同情况分别加以处理，若绕组只有个别地方短路，且短路点较为明显，则可将短路导线拆开后在其间垫入绝缘材料并涂以绝缘漆，待烘干后即可使用。若短路点难以找到，而电动机又急需使用时，则可用前面所述的短接法将短路元件所连接的两换向片短接即可。如短路故障较严重，则需局部或全部更换电枢绕组。

　　图2

　　3电枢绕组断路故障

　　这也是直流电动机常见故障之一。实践经验表明，电枢绕组断路点一般发生在绕组元件引出线与换向片的焊接处。造成的原因有：一是焊接质量不好，二是电动机过载、电流过大造成脱焊。这种断路点一般较容易发现，只要仔细观察换向器升高片处的焊点情况，再用螺钉旋具或镊子拨动各焊接点，即可发现。

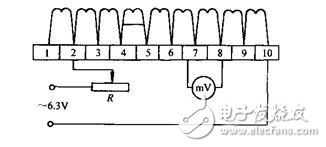

　　若断路点发生在电枢铁心槽内部，或者不易发现的部位，则可用图所示的方法来判定。将6～12Ⅴ的直流电源连接到换向器上相距K／2或K／4的两换向片上，用笔伏表测量各相邻两换向片间的电压，并逐步依次进行测E。有断路的绕组所连接的两换向片（如图中的4、5两换向片）被毫伏表跨按时，有读数指示，而且指针发生剧烈跳动。若毫伏表跨接在完好的绕组所连接的两换向片上时，指针将无读数指示。

　　图3

　　电枢绕组断路点若发生在绕组元件与换向片的焊接处，只要重新焊接好即可使用。若断路点不在槽内，则可以先焊接短线，再进行绝缘处理即可。如果断路点发生在铁心槽内，且断路点只有一处，则将该绕组元件所连接的两换向片短接后，也可继续使用；若断路点较多，则必须更换电枢绕组。

　　换向器故障的检修

　　1片间短路故障

　　按下图所示方法进行检测，如判定为换向器片间短路时，可先仔细观察发生短路的换向片表面的具体状况，一般均是由于电刷炭粉在槽口将换向片短路或是由于火花烧灼所致。

　　图4

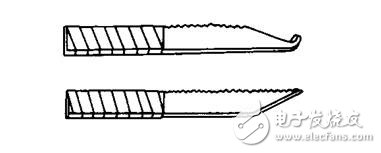

　　可用图所示的拉槽工具刮去造成片问短路的金属屑末及电刷粉末即可。若用上述方法仍不能消除片间短路，即可确定短路发生在换向器内部，一般需要更换新的换向器。

　　图5

　　2换向器接地故障

　　接地故障一般发生在前端的云母环上，该环有一部分裸露在外面，由于灰尘、油污和其他杂物的堆积，很容易造成接地故障。当接地故障发生时，这部分的云母环大都已烧损，而且查找起来也比较容易。修理时，一般只要把击穿烧坏处的污物清除干净，并用虫胶漆和云母材料填补烧坏之处，再用可塑云母板覆盖l～2层即可。

　　3云母片凸出

　　由于换向器上换向片的磨损比云母片要快，因此直流电动机使用较长一段时间后，有可能出现云母片凸起。在对其进行修理时，可用拉槽工具，把凸出的云母片刮削到比换向片约低lmm即可。

　　电刷中性线位置的确定及电刷的研磨

　　1确定电刷中性线的位置

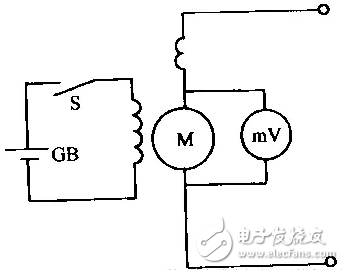

　　常用的是感应法，如图4.6所示，励磁绕组通过开关接到l.5～3V的直流电源上，毫伏表连接到相邻两组电刷上（电刷与换向器的接触一定要良好）。当断开或闭合开关时（即交替接通和断开励磁绕组的电流），毫伏表的指针会左右摆动，这时将电刷架顺电动机转向或逆电动机转向缓慢移动，直到毫伏表指针几乎不动为止，此时刷架的位置就是中性线所在的位置。

　　图6

　　2电刷的研磨
