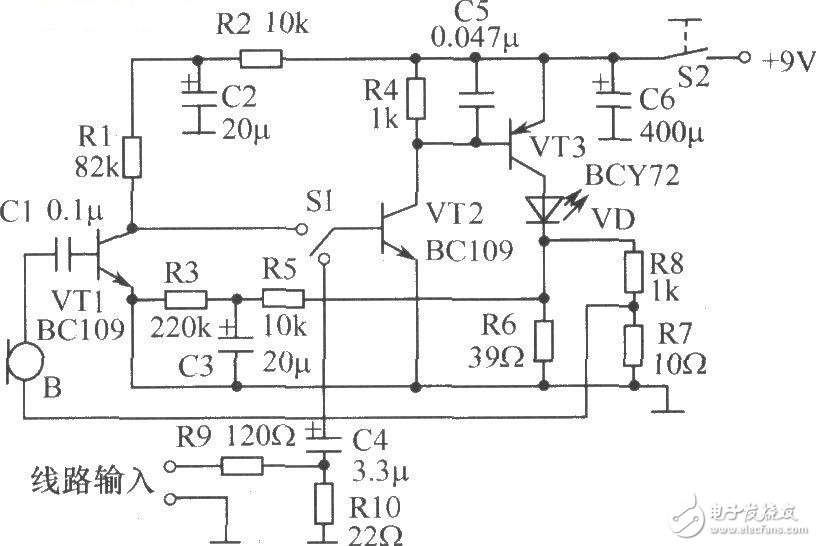

激光音频发射机的工作原理电路图

　　这是一个三级直接耦合放大电路，VT1、VT2为两级音频信号电压放大器，VT3为音频功率放大器，激光发射二极管VD串接在VT3的集电极电路中，它的工作状态始终与功率管VT3的工作状态保持一致。音频信号设有两种输入方式：一种是话筒B将声音转换成电信号，经C1耦合送人VT1的基极；另一种是将 "随身听"或其他音源引出的音频信号接在线路输入端，由R9、R10分压后，经C4耦合到VT2的基极。图中，C2、R2、C6组成电源退耦电路，防止出现低频自激。
