谈谈如何利用FPGA开发板进行ASIC原型开发

TIfy软件，工程师们能够定义电路板上的FPGA的数量和类型以及它们之间的互连线。随后，该数据被用于对通过多个FPGA进行ASIC设计自动地分割RTL，并且将被分割的RTL综合成用于FPGA编程的配置文件。

一旦工程师们已经使用Certify工具来定义电路板的基本结构，来自该软件的输出之一是描述FPGA以及它们之间连接的网表。以Verilog来描述的该网表的格式由Synplicity定义，并且是知名的*.vb(Verilog模版)格式。

设计团队希望建立他们自己的定制电路板今天仍然使用这种技术。这一点使得Synplicity的*.vb格式很快变成这种类型应用的事实上的工业标准。现在，每个现成的多个FPGA原型开发板供应商采用通用的*.vb文件交付他们的电路板，其作为定义每块开发板结构的输入被读入到Certify软件。

Certify工具能够采用Verilog、VHDL和混合语言进行设计。该流程中的第一个要素是采用Certify软件，自动将任何ASIC专用代码转换为相当的FPGA结构。就目前现成的多个FPGA原型开发板而言，用户简单地通知软件使用下拉式列表框的开发板的类型，该列表框包括来自所有主要第三方供应商所提供的开发板。(换句话说，如果这是一块定制的电路板，Certify工具有能力建立一个在传输过程中的"虚拟的"多个FPGA开发板，接下来这块虚拟的开发板能够作为建立真实电路板的基础来使用。)接下来，Certify软件用于通过多个FPGA自动分割设计(图 2)。

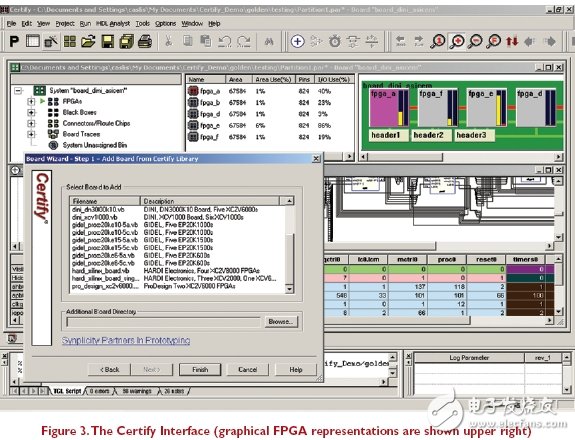

与Certify软件紧密集成在一起的是Synplicity的HDL分析器，其以高级的层次化的模块图以及接着综合相应的门级电路的形式，自动地产生设计的技术独立的图形视图。Certify和HDL分析器工具在HDL源代码和模块级以及门级电路之间，支持全双向交叉探测，所以允许设计者在设计以及定位感兴趣的信号和逻辑功能之间，进行快速定位。除设计的各种其他视图之外，Certify软件提供一个形成原型开发板的FPGA的图形表示(第6页图3)。这些虚拟器件中的每一个有两个关联的"温度计型"显示：其反映I/O的应用和器件的其他面积/资源应用。

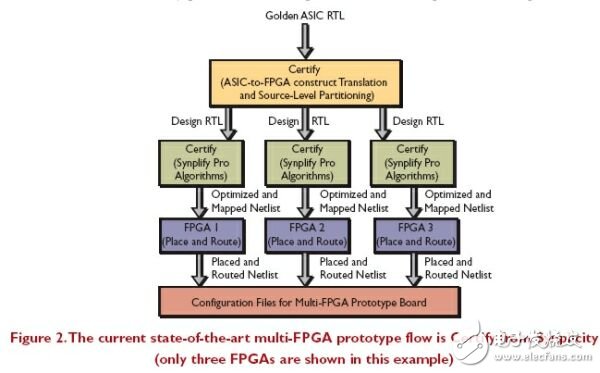

以I/O和相关的逻辑资源以及FPGA和在FPGA之间的布线资源的认识为基础，Certify软件能够自动地实现管脚分配和交互地执行分割——通过简单地拖曳代码模块和将它们下拉到不同的FPGA——或者两种技术可以混合使用。

Certify软件提供大量非常强大的工具来帮助分割任务。例如，接下来的分割，软件能够分析结果和向用户提出使用Certify管脚复用(CPM)的时机，信号的复合设置是一起复用来减轻在相关器件I/O资源上的负载。除了在多个器件上促进逻辑复制外，Certify工具也提供位片应用，其中宽的数据路径结构能够?裂成更小的分支。此外，Certify软件提供成熟的"撕裂"能力，借此将大的模块分解成更小的部分(这些部分能够依次分配给不同的FPGA)。

作为一个候选的分割实现方式就是建立，其他非常有用的特性使其能够被命名和保存。这允许用户维持对多个可选择的分割方案的控制。这种能力能够与Certify软件的影响分析特征一道使用，其允许用户就在该多个FPGA开发板上能够得到的面积和I/O而论，估计布局和/或移动逻辑。而不是用户不得不推测这个逻辑应该被分配给哪个FPGA，影响分析产生关于以那个分割决定为基础的特定信息。

一旦分割已经被执行，Certify软件用于综合与不同的FPGA器件有关的代码流。该工具使用同一个基本的综合技术，就是起重要作用的Synplicity的主导市场的Synplify Pro? FPGA综合引擎。例如，Certify软件充分利用Synplicity的BEST? (Behavior Extracting Synthesis Technology?)算法，其分析RTL和在主要综合步骤前实现高级优化。并且，Certify工具以拥有Synplify Pro软件的先进的综合能力为自豪，例如资源共享、寄存器平衡、重定时、复制以及再次综合。

这个过程一个关键的方面是Certify软件把不同的FPGA简单看作设计层次中一个额外的层。这意味着该工具提供针对性能优化时序路径的独特能力，甚至当这些路径越过多个FPGA时(Certify软件也能够提供一个时序报告，其告知设计者原型在硬件被编程之前能够达到的性能)。

总结

建立ASIC原型设计的必要性正在不断增加，按照系统要求其实现是"飞速"地。达到这一性能水平的最节省成本的技术就是，建立基于FPGA的原型开发。已经证明有九分之一的ASIC设计师使用多个FPGA的原型开发板，这一趋势正在不断增长。在这种情况下，人们越来越普遍使用现成的原型开发板，这来自Synplicity的原型开发伙伴之一，包括Dini集团、Hardi电子、GiDel和Altera。
