基于PCI-9846武器数据链测试技术的研究及实现

据，接收指令信息，并通过对内的RS422接口将数据链传输的状态信息传送到武器测试系统，同时也能够对武器数据链模拟设备进行指令控制。USB2.0接口用于转存或接收外部规定格式的图像与信息文件，用于图像和信息数据还原处理。工业控制计算机还用于测试控制，接收武器测试系统的命令或由本地产生命令通过I/O数字接口控制程控衰减器，用于测试数据链接收机灵敏度。工控机内部插接PCI-9846高速数据采集卡，完成图像数据的采集及图像分析处理，并实现图像存储和回放。

　　图1 数据链测试系统组成

　　武器数据链模拟设备完成指令信息的发射、图像及状态信息的接收。指令由武器测试系统或本地工控机产生，产生的指令通过模块的指令基带处理、调制并发射。同时模块的图像接收机接收信号并解调和进行基带处理，输入至PCI-9846高速数据采集卡，由工控机对接收的图像进行分析处理。

　　数据链测试系统的应用测试框图如图2所示。

　　图2 数据链测试应用框图

　　3.2测试软件架构

　　测试软件架构主要包括下列几部分，如图3所示：

　　1．应用程序

　　提供友好的人机控制界面，实现指令发送、状态信息数据显示、图像数据的存储、回放、状态、记录显示、图像监视等功能，能够接收武器测试系统的控制，实现远控条件下的功能操作。

　　2．数据库

　　存储图像数据记录，并能够查询。

　　3．应用程序接口服务层

　　应用程序通过调用应用程序接口服务层向的API接口函数，实现从API接口函数到用户应用程序的解释。

　　4．软件服务层

　　动态链接库和系统配置文件是软件服务层的主要内容，在软件服务层实现对硬件板卡的管理和调度驱动程序，并完成接口服务层到硬件接口之间的转换。使得应用程序与板卡硬件类型无关。

　　5．板卡硬件驱动程序层

　　板卡硬件驱动程序层实现具体的功能调用。

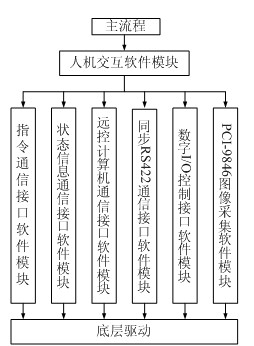

　　图3 数据链测试系统的软件架构

　　3.2测试软件设计

　　采用了Delphi编程语言， 中文化的图形操作界面，实现了测试系统所要求的操作功能。建立本机Access数据库，并通过对象模型ADO（Active Data Objects）进行数据库的访问，ADO最主要的优点是易于使用，速度快，内存支出少和磁盘遗迹小。使用Delphi开发数据库应用程序时，还可以将数据库组件（ADOQuery或Query）与SQL语句结合起来，以实现数据浏览、删除等功能

　　1．应用程序的API接口

　　根据提供的各种功能接口卡的底层驱动程序和数据读取/写入的例程，编写dll文件，并进一步封装成适合Delphi程序语言调用的API函数。实现图像数据的存储和输出回放、衰减控制和图像窗口的控制。

　　2．数据库操作

　　Delphi提供了数据访问（DataAccess）和数据控制（DataControls）的可视化控件，能够方便快捷地产生具有良好界面且功能强大的数据库应用程序，还应用了非可视化控件，例如TTable、TQuery、TDatabase等实现数据库的数据管理功能。

　　3．人机界面

　　充分利用Delphi提供的界面功能控件、按钮控件，菜单及数据显示控件开发友好的人机界面，达到简单操控，功能强大的要求，提供界面的动态提示以方便各种功能的操作，运用鲜明的状态指示控件实现各种状态、进程的指示。

　　1. 测试关键技术

　　4.1微暗室近场模拟开放空间测试技术

　　测试天线微暗室屏蔽罩置于已经安装了天线被测武器体上，接收被测武器发射的大功率信号，并且对被测武器的发射信号有一定程度的屏蔽作用。

　　测试天线微暗室屏蔽罩设计为正方形截面，顶面平行于地面，考虑到结构尺寸与强度，采用铝制材料制造，可以保证工作频段的屏蔽性能；为使得测试天线微暗室屏蔽罩不对武器天线的正常工作产生影响，内部需仿造电波暗室加入劈状吸波材料，由于所要吸收功率为大功率，吸波材料所处空间较小，为避免产生热量过多造成危险，吸波材料选为橡胶材料，且表面具有尖劈状突起；测试天线微暗室屏蔽罩底部需要与武器本体边界曲线进行共形设计，并底部覆盖较厚的吸波橡胶材料，既可以吸收电磁波，又能够进一步地实现共形设计；内部天线的设计采用宽带圆形单极子天线，可以满足尺寸、重量以及带宽的要求，测试天线微暗室屏蔽罩如图4所示。

　　图4 测试天线微暗室屏蔽罩

　　4.2仿真场景及计算机集成测试技术

　　数据链测试系统是在地面环境条件下，仿真建立武器系统数据链实际应用场景，按照其工作流程，采用计算机技术，模拟仿真配套设备的功能，对目标模块进行功能与性能的测试，仿真场景需要接近实际使用条件，才能保证测试结果的具有全面、安全、可靠、可信等特征。

数据链测试系统采用计算机控制技术，扩展多通道
