由浅入深，蓝牙4.0/BLE协议栈开发攻略大全（5）

ATT Client或GATT Server，一个master同样可以是GATT Client或GATT Server。 一个GATT Server可以有多个完成一个特定的功能或特性GATT Server组成。

　　在SimpleBLEPeripheral应用程序中有三个GATT服务：

　　Mandatory GAP Service：这个服务包含设备和访问信息，比如设备名称、供应商和产品标识。

　　Mandatory GATT Service ：这个服务包含有关服务UUID相关信息。

　　SimpleGATTProfile Service——这个服务是一个示例配置文件，供测试和演示。

　　Profile简介

　　为了更容易的保持Bluetooth 设备之间的兼容，Bluetooth规范中定义了 Profile。Profile 定义了设备如何实现一种连接或者应用，你可以把 Profile 理解为连接层或者应用层协议。Bluetooth 的一个很重要特性，就是所有的 Bluetooth 产品都无须实现全部的 Bluetooth 规范，你可根据所需要的产品实现需要的Profile，不必给开发带来更大的开销。这就是说当需要利用蓝牙提供数据传输功能时就必须建立对应的 Profile，TI的BLE协议栈为我们提供了部分Profile，其中一部分是非标准的Profile。其中非标准的有 SimpleGATTProfile和SimpleKeysProfile，我们将通过对这两个Profile的介绍及实验来了解Profile的特性和 使用。每个 Profile 初始化其响应的服务和内部寄存器。GATT 服务器将整个服务加到属性表中，并为每个属性分配唯一的句柄。 GATTProfile用于存储和处理GATT服务器中的数据。在下面的实验中需要用到的都是我们自己新建的Profile，即非标准的Profile。 其中主要要注意Profile、UUID、handle、CharacteristicValues。

　　SimpleGATTProfile及Btool的使用

　　SimpleGATTProfile中包含5个特征值，每一个的属性都不同：

　　SimpleGATTProfile 特征值属性：

　　Btool是PC端工具，使用特定的HCI命令与CC2540通信，PC端需要通过串口或 USB 连接 CC2540，CC2540 使用 HostTestRelease 工程，硬件可以使用 USBDongle（对应CC2540USB）或我们提供的USBDongle。

　　USBDongle连接从机

　　使用馒头科技有限公司的USBDongle，烧写HostTestRelease固件，连接电脑后就可以用Btool软件来连接从机设备。

　　将从机工程编译下载到开发板，连接串口到PC端，我们通过串口来观察设备的运行，运行后可以看到设备处于广播。

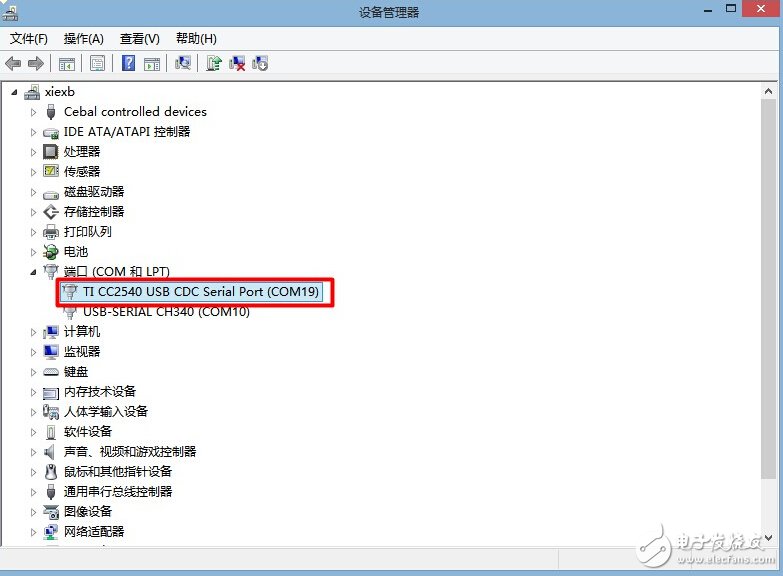

　　这是我们插入USBDongle到电脑，可以看到识别到一个串口插入，如图，这就是USBDongle用CDC的方式实现的串口。

　　打开Btool，按左图配置，可以看到右图的信息，这是说明Btool已经识别到了USBDongle。

　　Btool的界面可以分为4个区：

　　1. 设备信息展示

　　2. 历史记录

　　3. 设备控制

　　4. 连接信息

　　确保周围存在设备可发现，点击Discover/Connect标签的scan按钮，CC2540 就会进行10s的扫描过程，在这期间可通过Cancle按钮停止扫描。

　　可以看到，我们周边有两个设备，其中一个就是我们的开发板，根据串口输出的信息我们知道我们设备的地址是0X7C669D9F6297，下面我们点击establish来连接我们的开发板。

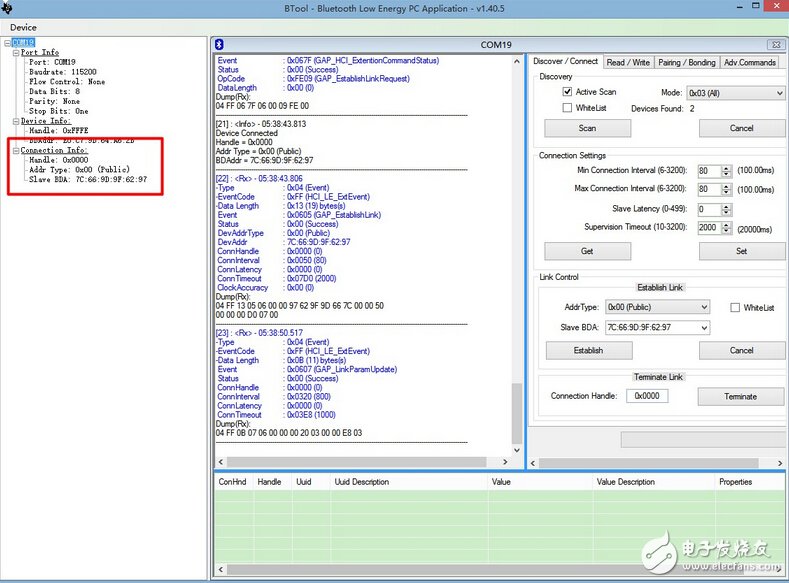

　　连接后可以看到两边都同时显示了连接信息。

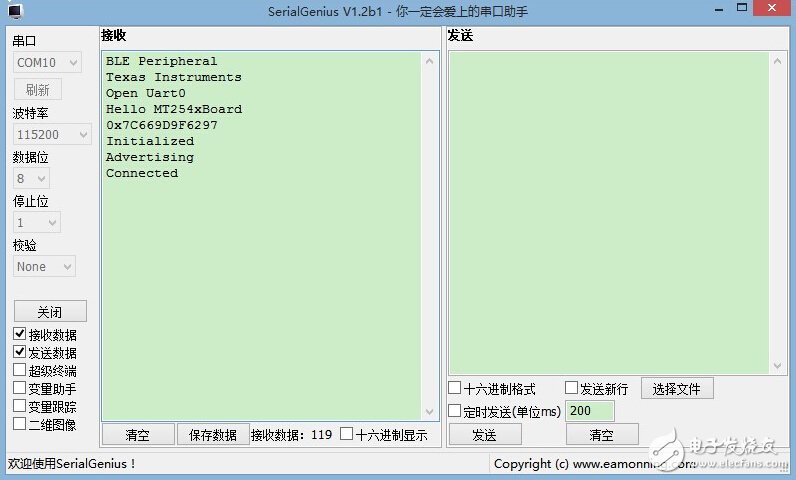

　　开发板输出连接：

　　Btool连接的设备信息：

　　特征值的读写

　　接下来我们用Btool对SimpleProfile 进行使用操作。刚刚我们已经列出了SimpleProfile中的各个特征值。

　　使用UUID读取特征值，CHAR1具有读写属性，这里对 SimpleProfile 的第一特征值 CHAR1进行读取操作，UUID 为0xfff1。选择 Read/Write 选项页并选择 ReadUsing Characteristic UUID 功能，在Characteristic UUID选项填入f1:ff（高字节在前），点击Read按钮。

　　读取特征值成功：

　　下面对此特征值进行写入操作，写入操作必须使用Handle值进行，而无法使用UUID来操作，那CHAR1的Handle值的什么呢？其实刚刚在我们读取CHAR1的值的时候就已经获取到了它的Handle。如图，CHAR1的Handle为0x0025。

　　CHAR1的Handle值：

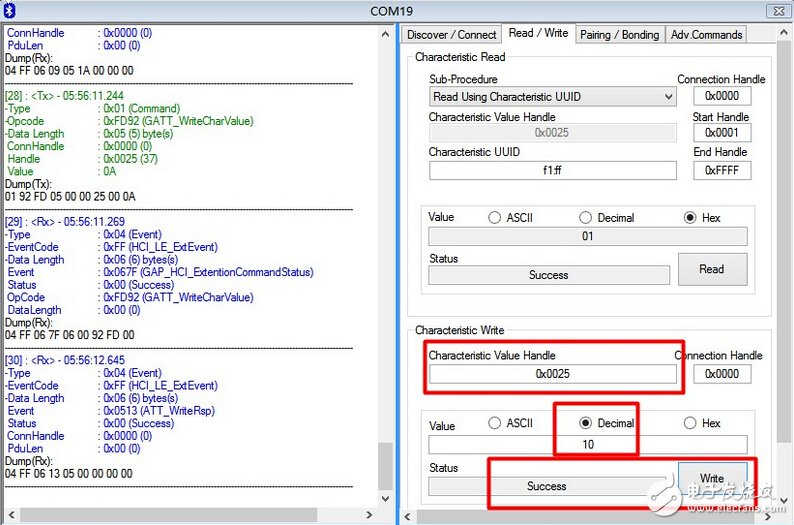

　　下面我们通过这个Handle对CHAR1写入十进制的10，如图，我们写入成功了。

　　写入成功：

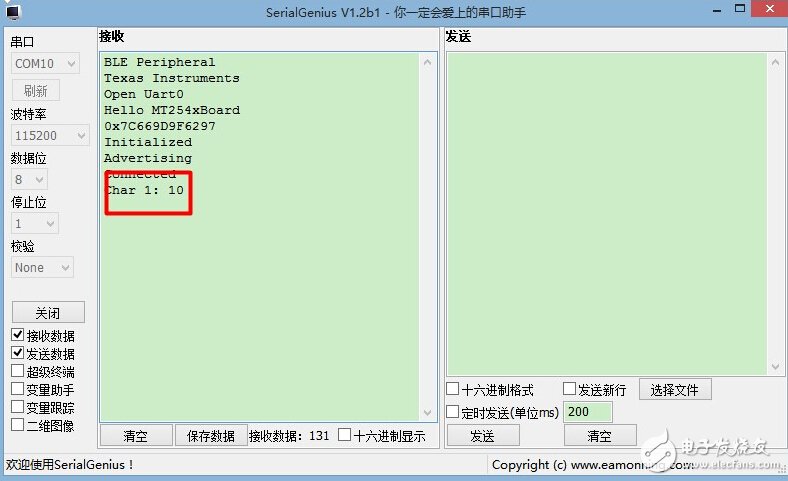

　　在SimpleBLEPeripheral设备的串口输出中可以看到设备提示CHAR1的值变为了10。

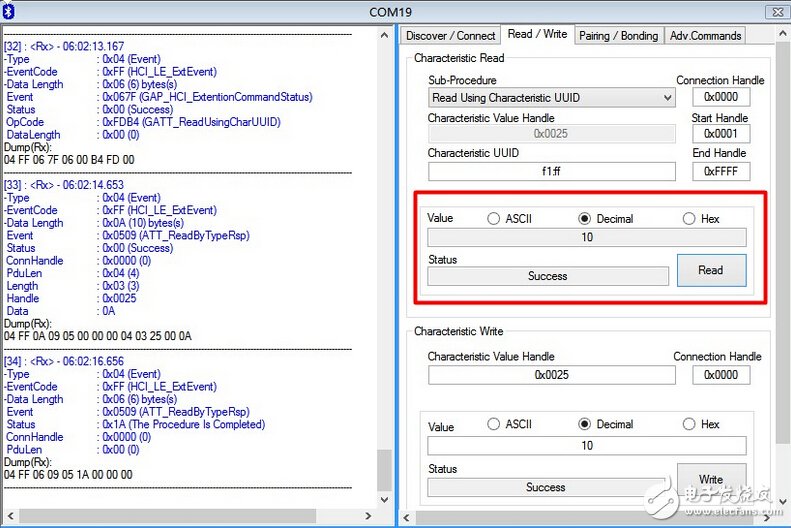

　　下面来验证我们是否成功的将CHAR1改为了10，按照刚刚读取CHAR1的步骤，重新读取CHAR1的值。

　　CHAR1的值改为了10：

　　蓝牙点灯

　　上面我们已经能够成功的改写一个特征值，那我们是不是可以通过发送特定的值来控制一个灯的亮灭呢？答案是肯定的。下面我们来实现这个功能。

从机工程已经有5个特征值了，我们现在增加一个特征值来控制灯的亮灭。那我们该如何来添加
