如何优化工业DAQ系统设计？

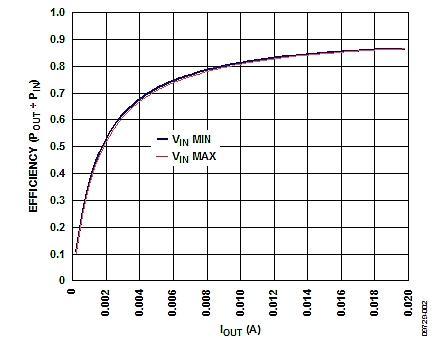

图3. ADP1613的效率(POUT/PIN)与输出电流(IOUT)的关系

图2所示电路采用ADP161x SEPIC-Cuk可下载设计工具中的下列输入进行设计，ADIsimPower提供该设计工具。 利用ADIsimPower设计工具可进行完全定制设计，并通过单个控制器的低成本SEPIC-Cuk拓扑快速创建稳定的双路供电轨。

测试设置的功能框图如图4所示。ADP1613评估板由外部+5 V电源驱动，产生ADAS3022板所需的±15 V电压。 7 V直流壁式电源为EVAL-CED1Z板供电。 EVAL-CED1Z板上的稳压器提供ADAS3022板所需的5 V电源。 运行交流测试时，采用Audio Precision SYS-2702产生低失真输入信号。

图4. 测试设置功能框图

图5显示的是ADAS3022工作在1 MSPS，并对其中一个通道施加20 Vp-p、20kHz输入信号时的典型动态性能。 试验中，分别采用线性±15 V台式电源和ADP1613评估板的±15 V输出驱动ADAS3022， 未观察到有交流或直流性能的差异。

图5. 使用EVAL-CED1Z评估板和软件的ADAS3022 FFT输出

结论
下一代工业PLC模块需要高精度、可靠运行和功能灵活性，所有这些特性都必须通过外形小巧的低成本产品提供。 ADAS3022具有业界领先的集成度和性能，支持广泛的电压和电流输入，以便处理工业自动化和过程控制的各种传感器信号。 ADAS3022是PLC模拟输入模块和其他数据采集卡的理想之选，它使得工业制造商能够让他们的系统具有与众不同的特性，同时满足更加严苛的用户要求。
