全方位触控验证、测试仪器与解决方案

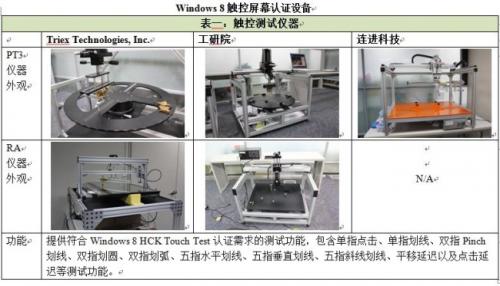

为了优化整个触控屏幕的使用性，微软针对触控屏幕认证订立完整且严谨的测试计划，不外乎是为了让中、大尺寸的触控屏幕也能拥有最完美的触控反应。尤其在拖曳屏幕对象的操作测试，必须以单指、双指、多指、两指轮替、单指划线、五指划线等繁复的测试项目为标准，通过才能达到触控屏幕功能正常表现。为此，百佳泰拥有最完善的触控测试仪器（表一），针对不同测试项目与需求，提出最可靠的触控测试解决方案。开发商的产品必须通过以图二为例的触控测试，才能呈报结果至WTTL进行复测，全部都通过认证后才能获得Windows Touch认证资格。

自从微软正式发布Windows 8操作系统以来，相关升级与推广服务也如火如荼地展开，对于触控功能的强化与高规格标准，Windows 8也许能为平板电脑与笔记本电脑的触控需求与产业体系带来革命性的变化。对于开发商来说，不论是平板电脑、笔记本电脑或是All-IN-One PC，都不能因为屏幕尺寸大小而忽略Windows Touch认证的基本要求。

根据Digitimes Research报告指出，全球触控面板出货量预计在2013年达到17.5亿片，较2012年同比成长17.2%.其中，手机所使用的触控面板依旧为最主要应用类别，其出货量约为12.8亿片，较2012年成长14.2%，且占整体73.0%.平板电脑的出货量约为2.3亿片，占整体13.3%而居次，同比成长38.2%；触控式PC的出货量则为2，633万片左右，同比成长251.3%.值得注意的是，触控式PC的需求呈现极大幅度的成长，这不仅显示大尺寸PC在触控面板具有市场优势外；Digitimes Research也预估（见图一），AIO PC占台式机出货将持续攀高，估今年约8.7%，明年可望上看10.4%.

然而，微软于2012年推出以触控面板为号召的Windows 8操作系统，却未如预期能推升整体PC市场的买气，尽管市调机构或触控面板大厂对于2013年的成长动能依旧十分乐观，但大尺寸触控应用能否开创出新的荣景也取决于其技术根本的良率、效能以及稳定度才是。如何将触控面板的质量达到最佳状态，让各家厂商或使用者能普及应用，将成为百佳泰关注的焦点。尤其，可预见的未来应用如AIO PC、IVI车载信息娱乐系统等都将升级成触摸屏；在此，我们特别针对我们在触控验证领域的专业知识与实际测试所面临的问题和大家分享。

针对触控面板测试，重点应落在两大方向功能性测试（Functionality test）与精确度测试（Accuracy test）两方面。

功能性测试

-装置兼容性测试

测试目的为检查DUT在不同系统的USB端口的插拔功能。

-触控功能测试

测试目的为检查触控面板的触摸手势与相关规范可否在DUT上正确执行。另外，为确保使用者满意，微软也不疑余力的推出触控验证的需求标准。

-电源管理测试

测试目的为检查DUT从电源管理状态恢复时的菜单现。

精确度测试

测试目的为透过精密的触控测试仪器来检查DUT的触控精确程度。

正因为要详尽地测量出触控面板的功能性与精确度并非易事，涉及的范围包括装置本身的硬件、软件、分位以及算法等因素。不可否认地，在经过多年时间的技术演进，触控面板的尺寸除了越作越大之外，使用者都期许能拥有更精确、更节能且高反应良率的触控产品。为了达成这项技术规格的质量稳定与效能保障，建立一套完整的测试解决方案绝对是各家厂商在验证或推出触控应用产品的必要条件。因此，百佳泰特别针对在实际验证触控面板测试时，例如电容式或光学式触控面板比较常遇到的问题跟分析做一些分享，希望可以提供厂商在开发或验证产品时一个参考准则。

问题分享一：Touch Jitter Tests

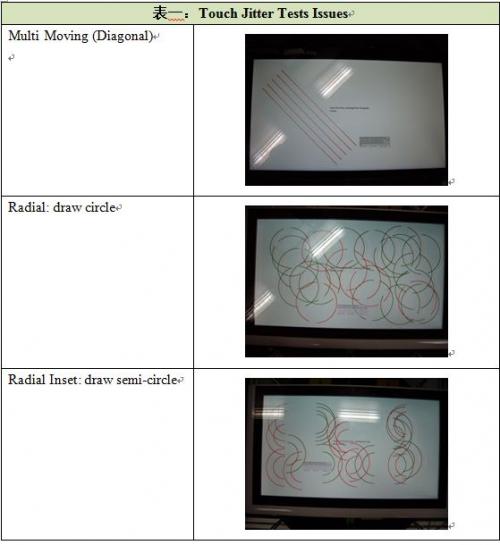

在验证Touch Jitter Tests时，因为触控手势所画的线在抖动（Jitter）超过1 millimeter就会Fail，而在一般垂直或水平的画线测试上，电容式与光学式面板都没有太大的问题。然而，当画线测试为五条斜线、画圆圈或画半圆时（表一），不论是电容式或光学式触控面板皆容易受到静电反应不良或线路遮蔽的影响而产生误差，造成测试Fail，因此厂商必须不断的根据测试结果的分位进行调整才能通过测试要求。

问题分享二：Touch Input Tests

当触控手势为画五条斜线时，光学式触控面板因其技术为发射端发出红外线而形成红外线网块，当用户碰触屏幕时，部分红外线会被遮蔽，导致部分接收端无法接受到红外线，系统因而计算出触碰位置。此结构的主要优点是能以任何物体进行操作，然其主要缺点是用户可能在触碰屏幕前先遮蔽了红外线，因而造成错误的触控输入。因此，再画五条斜线时，光学式面板因其感应方式不同就容易受到线路遮蔽的影响而产生Fail的情形（表二）。在此，除了建议增加灯管以提高红外线的网块区域外（相对地会提高成本），我们也会建议厂商必须针对算法或分位作更精密的调整，以合乎规范的要求。
