PXI Express DMM为更精确、更智能的测试系统奠定基础

图6、现成的高速ADC技术和自定义设计的sigma-delta转换器(电路如上图所示)的独特组合优化了DMM的线性度和噪声，提供了高达7½位的高精度和稳定性以及高达1.8 MS/s的数字化仪采样率。

PXIe-4081的采样率是传统台式DMM的36倍

如果需要更高采样率，您可以使用PXIe-408x DMM的高电压隔离数字化仪模式获得最高1.8 MS/s的采样率，并在最大电压范围内进行数据采集。传统台式DMM的最高采样率是50 kS/s，而PXIe-4081 DMM的采样率则高出了36倍。这可避免使用多个独立的仪器来实现高精度和高速测量。

图7、PXIe-408x DMM能够以比传统台式DMM高出36倍的速率进行采样，帮助您更深入了解待测设备。

5、自校准和两年技术参数保证

NI DMM具有自校准功能，这一功能过去只有最高分辨率的DMM才能提供。自校准使用一个高度稳定和精准的内部电压参考源来校正DMM内的所有DC增益和偏置漂移，这个内部电压参考源具有出色的温度特性和时间漂移，同时也考虑了所有电阻和电流源漂移。自校准使得NI DMM在任何工作温度下（即使在普遍的18 °C至28 °C范围之外）均具有高准确度和高稳定性。

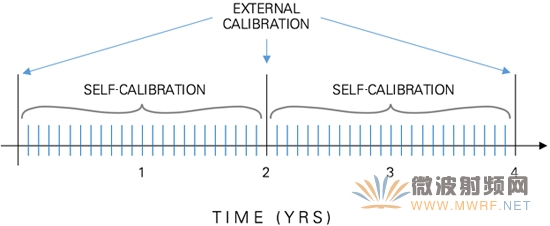

图8、自校准进一步提高了推荐的2年外部校准周期内的NI PXI DMM测量准确性。

这一操作只需不到一分钟时间就可以完成，而且不需要外部校准仪，可以最大程度减少已部署系统的维护负担。由于自校准精密电路可最大程度减少了已部署系统的维护负担，因而PXIe-408x DMM提供了两年的外部校准周期。

6、同步和集成

NI DMM利用PXI平台固有的定时和同步功能来与PXI机箱内的开关和其他仪器进行通信。您可以将开关与DMM搭配使用来扩展仪器的测量功能，可测试上百甚至上千个测试点。NI DMM通过PXI背板来发送和接收硬件定时的触发信号，并对开关模块板载内存中存储的开关连接列表进行扫描，从而实现与NI开关的"握手"。这种扫描方法避免了传统扫描列表方法所需的软件开销，可创建一个确定的扫描列表，通过更具重复性的定时实现更快速的测试。

图9、通过将NI DMM与NI开关同步来创建硬件定时的扫描列表，可以大幅提升测试速度 。

此外，PXI平台还包含了电源、示波器、函数发生器等自动化测试应用中常与DMM搭配使用的仪器，从而可在紧凑的封装中构建紧密集成的系统。另外，DMM还可通过PXI背板来发送和接收触发信号，将测量与其他仪器的操作同步，因此无需外部线缆来收发触发信号。

图10、PXI平台提供了各种仪器来实现出色的同步和集成性能，如源测量单元(SMU)、示波器、数字仪器和RF信号分析仪与发生器。

7、使用NI DMM构建您的下一个测试和测量系统

NI DMM适用于从半导体特性分析到航空生产测试等各种应用，为更智能的自动化测试和测量系统的开发提供了高追求的测量质量、业界领先的速度和全面的软件支持。您可以将NI DMM与基于PXI的开关结合起来构建高通道数采集系统，借助确定的硬件定时来执行成百上千次继电器闭合的扫描列表。PXI平台还提供了独立式台式DMM所不具备的仪器，包括SMU、电源、示波器、波形发生器和RF信号分析仪与发生器。NI DMM专门针对自动化测试应用而设计，具有比传统DMM更出色的测量质量，是您开发下一个测试系统的理想之选。
